标准版 基于IP5506的188数码管移动电源板方案
简介:基于IP5506的188数码管移动电源板方案
开源协议: GPL 3.0

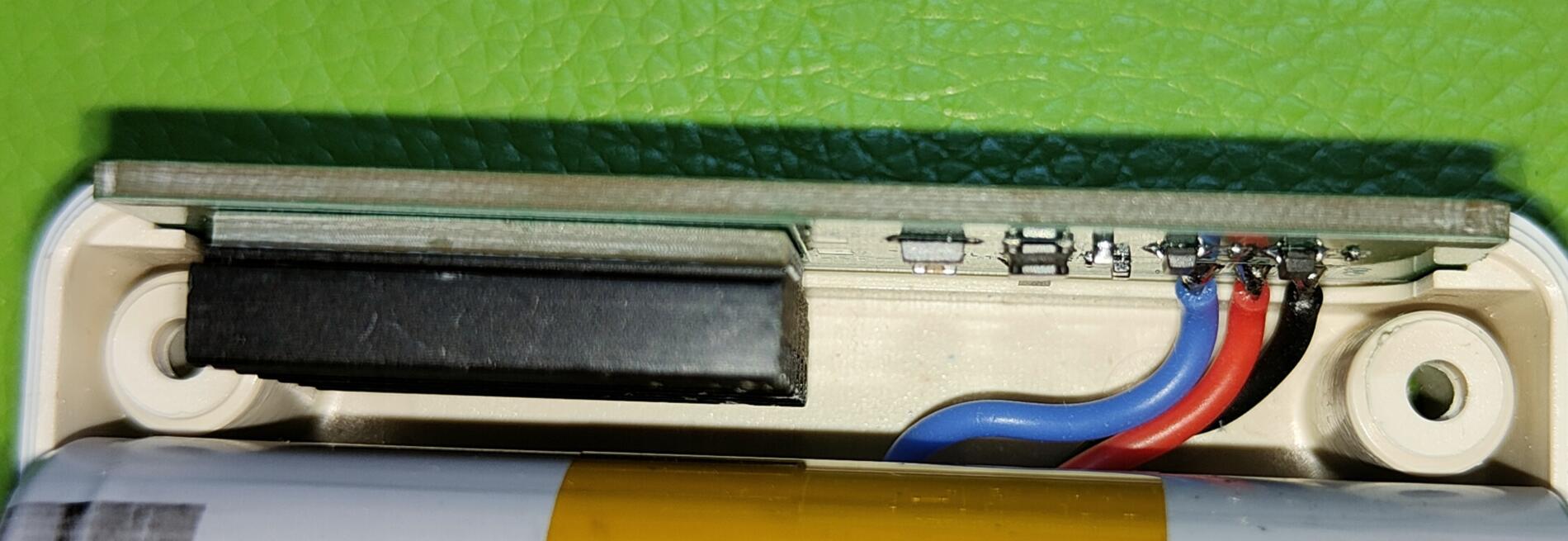

基于IP5506的188数码管移动电源板方案
嘟嘟嘟
ID | Name | Designator | Footprint | Quantity |
---|---|---|---|---|
1 | NC | R11 | R0402 | 1 |
2 | 100R | R4,R3,R2,R1,R5 | R0402 | 5 |
3 | 2k | R14 | R0402 | 1 |
4 | 10k | R10 | R0402 | 1 |
5 | 0R | R12 | R0402 | 1 |
6 | 1k | R7 | R0402 | 1 |
7 | 30k | R6 | R0402 | 1 |
8 | 470R | R13 | R0402 | 1 |
9 | RH7901A | U3 | SOT-23-5_L3.0-W1.7-P0.95-LS2.8-BR | 1 |
10 | ON/OFF | KEY1 | KEY-TH_L6.0-W6.0-P4.50-LS4.5 | 1 |
11 | BAT- | J2 | PIN-1S | 1 |
12 | BAT+ | J1 | PIN-1S | 1 |
13 | 0.01 | R8 | R1206 | 1 |
14 | 20R | R9 | R0805 | 1 |
15 | USB-AF-90-14.6X10.6-H5.72 | USB2 | USB2.0_AF_90_S10MM_DIP | 1 |
16 | 8205S | Q2,Q1 | SOT-23-6_L2.9-W1.6-P0.95-LS2.8-BL | 2 |
17 | 2353-5D-E200528 | LED1 | 2353-5D-E200528 | 1 |
18 | WLED | LED2 | LED-TH_BD5.0_BLUE | 1 |
19 | TYPE-C-31-M-16 | USB1 | TYPE-C-SMD_TYPE-C-31-M-16 | 1 |
20 | 2.2uH | L1 | IND-SMD_L10.8-W10.0 | 1 |
21 | IP5506 | U1 | ESOP-16_L9.9-W3.9-P1.27-LS6.0-BL-EP | 1 |
22 | S-8261-G3J | U2 | SOT-23-6_L2.9-W1.6-P0.95-LS2.8-BL | 1 |
23 | 10uf | C9,C6,C1,C5 | C0805 | 4 |
24 | 22uf | C4,C3 | C0805 | 2 |
25 | 1uf | C2 | C0402 | 1 |
26 | 0.1uf | C8,C7,C10 | C0402 | 3 |
