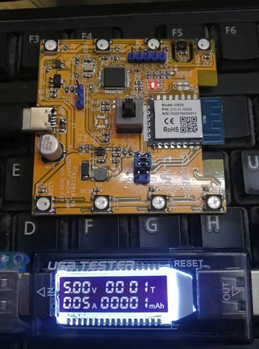

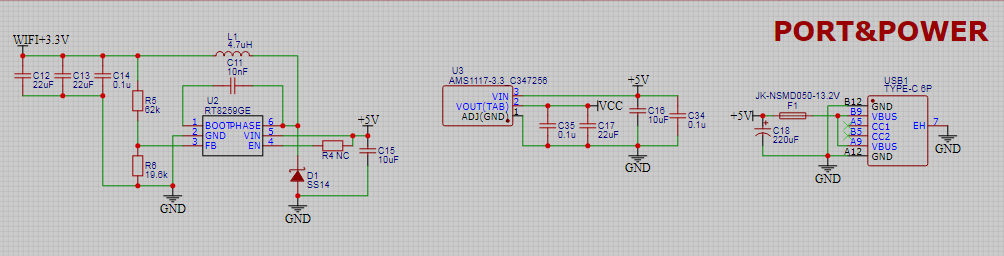

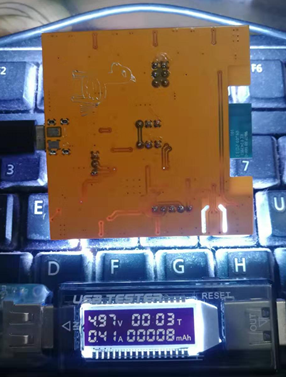

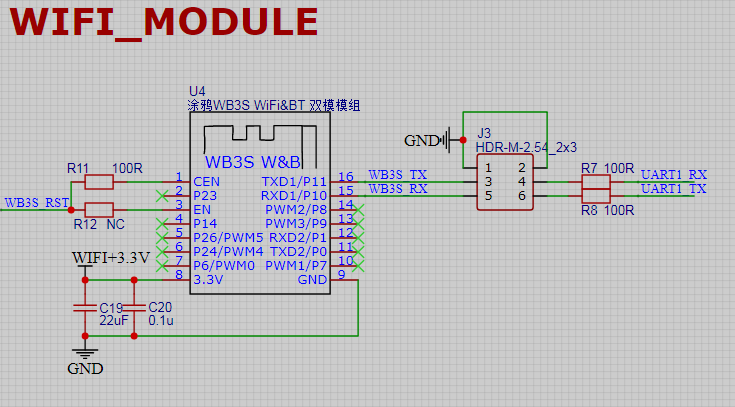

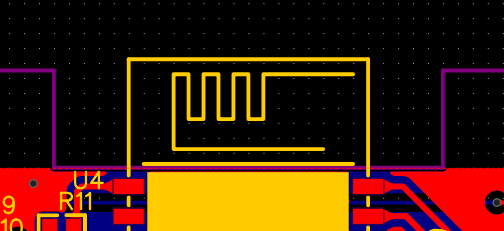

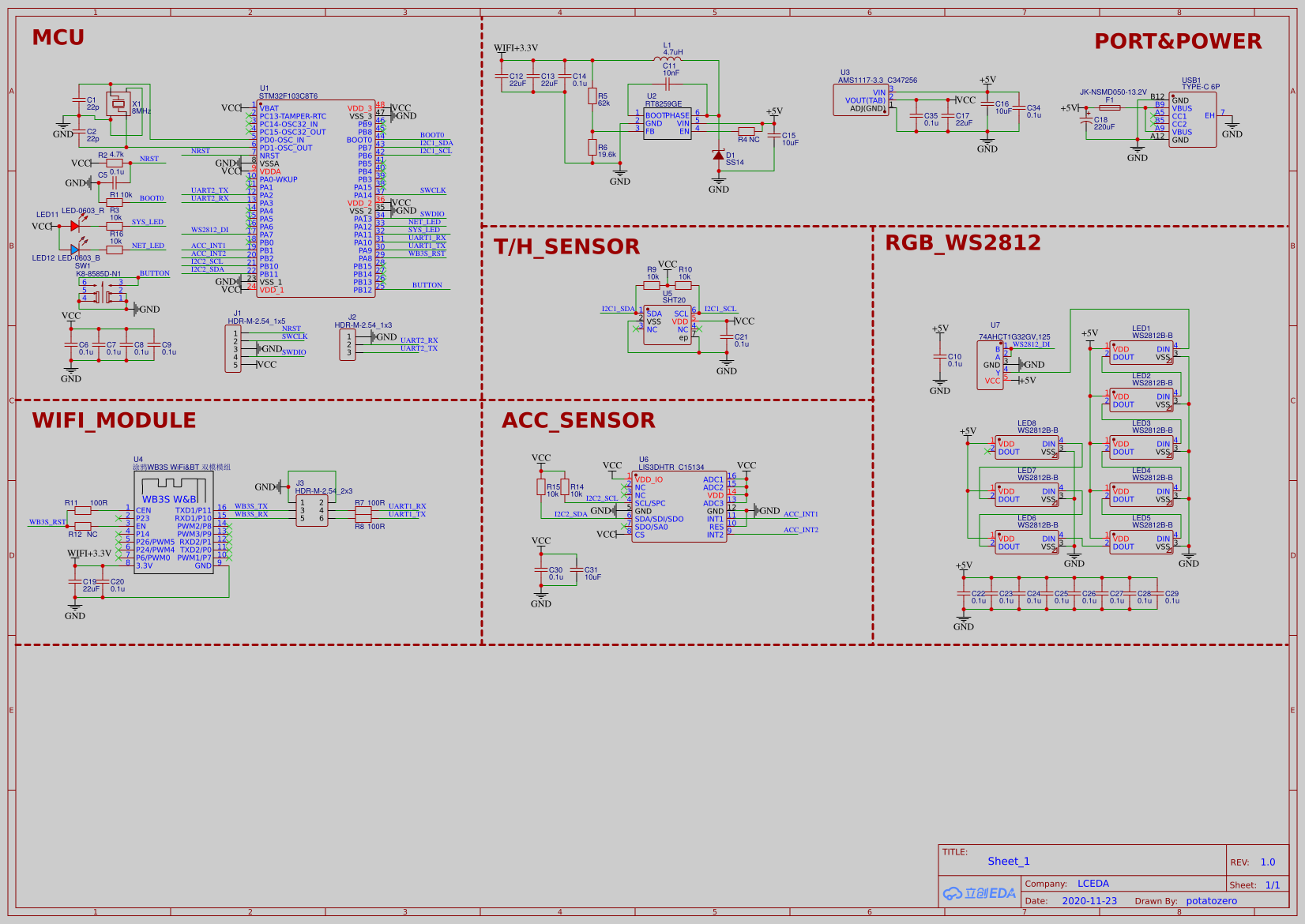

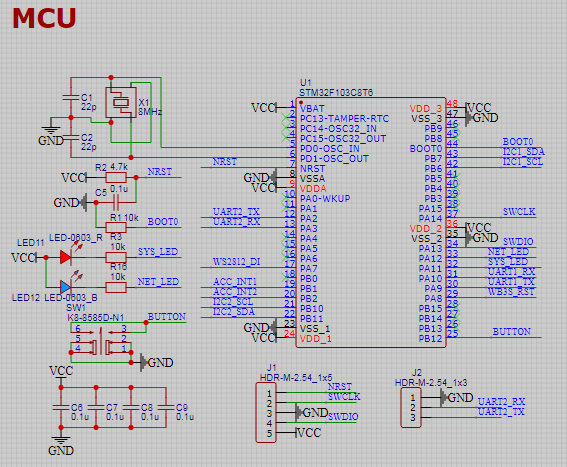

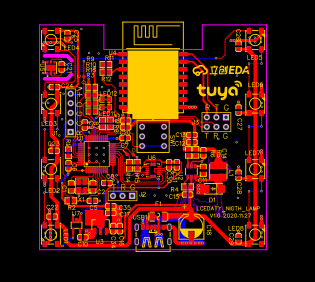

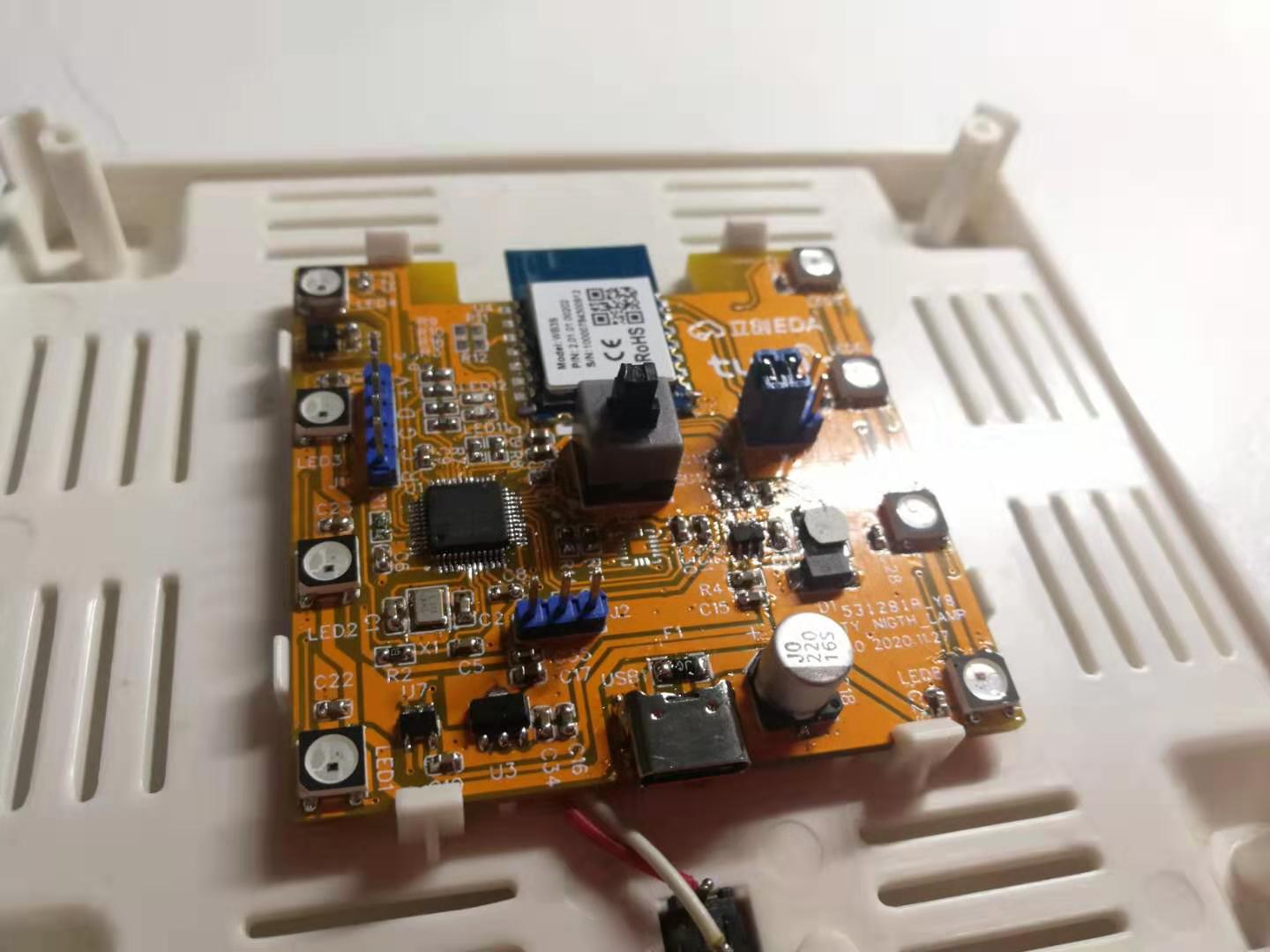

# 电源部分 1. 接口使用tpye-c，500mA的自恢复保险丝，不亮灯时50mA，高亮灯时总功耗400多mA。 2. 因为wb3s的峰值功耗有100mA，那使用DC-DC，5V-3.3V作为电源。 3.  MCU和温湿度传感器使用另一组LDO作为电源。   # MCU部分 用了STM32F103单片机，预留调试LED和调试串口。  # WIFI模组 1. 涂鸦的WB3S，MCU通用固件，注意：天线处PCB镂空。 2. J3跳帧可以断开，在使用涂鸦的串口调试助手时，即可以模拟模组调试MCU，又可以模拟MCU调试模组，涂鸦的调试助手用起来真的很方便。 3. 涂鸦MCU SDK开发流程。[https://www.tuya.com/cn/product/iot/MCU-Low-code-Development](https://www.tuya.com/cn/product/iot/MCU-Low-code-Development)

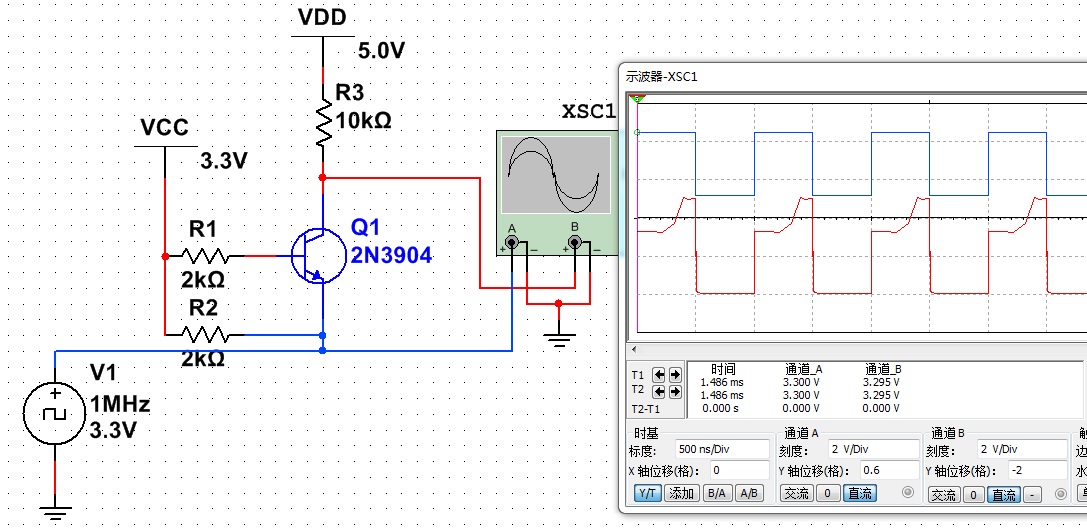

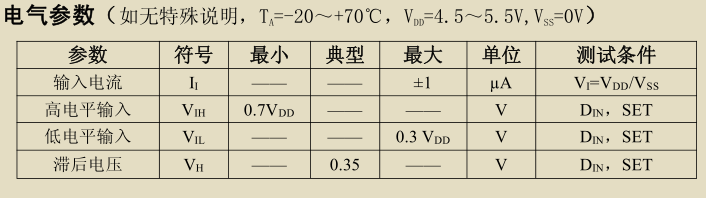

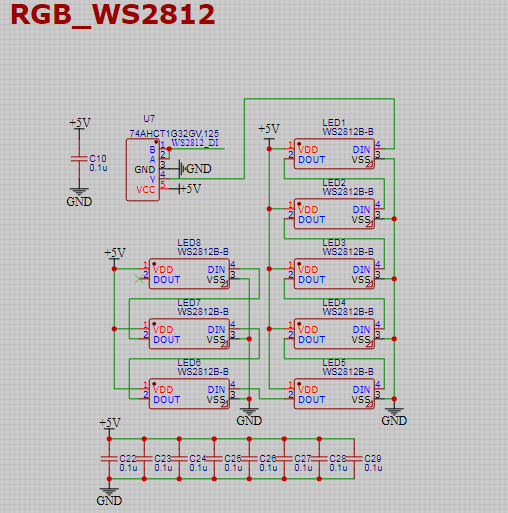

# 光源电路 1. 使用WS2812作为光源，可以实现彩光显示。 2. U7的74ahct与门用来做3.3V->5V的逻辑电平转换。WS2812的Vhin是0.7Vcc=3.5V。 3. 原先想用三极管来实现的，仿真了一下，速度不够，达不到ws2812的100ns级的速度，索性就用74hct系的电路了。

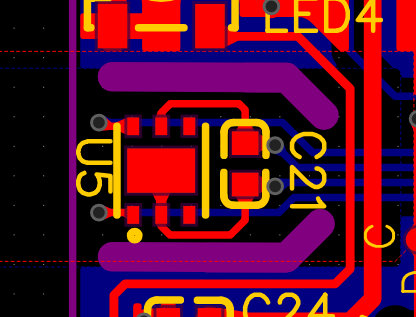

# 温湿度传感器 1. I2C协议，注意要有上拉电阻。 2. 画板时开槽，减少其他器件的温度传递。
# 软件调试 1. 框架使用st的mxcbue，free-rtos。 2. 涂鸦的MCU_SDK移植真的很方便。就是看着视频，一、二、三、四、五、半个多小时一次搞定。 3. 【涂鸦IoT开发平台的链接】[https://auth.tuya.com/?from=https://www.tuya.com/cn/&_source=cbc30f99f7a6c4aebca6755c2fab437f](https://auth.tuya.com/?from=https://www.tuya.com/cn/&_source=cbc30f99f7a6c4aebca6755c2fab437f)（内含有详细的开发文档） 4. ws2812的驱动使用，spi+dma方式。 5. code托管在github，后续继续调试，[https://github\.com/potatozerogo/lcedty\_night\_lamp\.git](https://github.com/potatozerogo/lcedty_night_lamp.git) # 设计需改进 1. 由于原来的小夜灯灯罩是黄色的，彩色效果不佳，所有只使用白光。 2. APP使用调色板调光是MCU会卡住，应该是uart通信问题，不知道是涂鸦的sdk还是hal库，还没定位问题点。 3. 硬件是还预留有加速度传感器，用来识别不同的拍打灯效果，功能还没实现，之后继续调试。
