存在问题

——简单记录一下，之后有时间再去修改

串口想实现自动下载，但是没成功，修改了下电路也是可以使用的，下载的时候按一下复位键（按照瑞萨入门手册做，完全ok）。
电池有点重（只是我目前只有这个）。

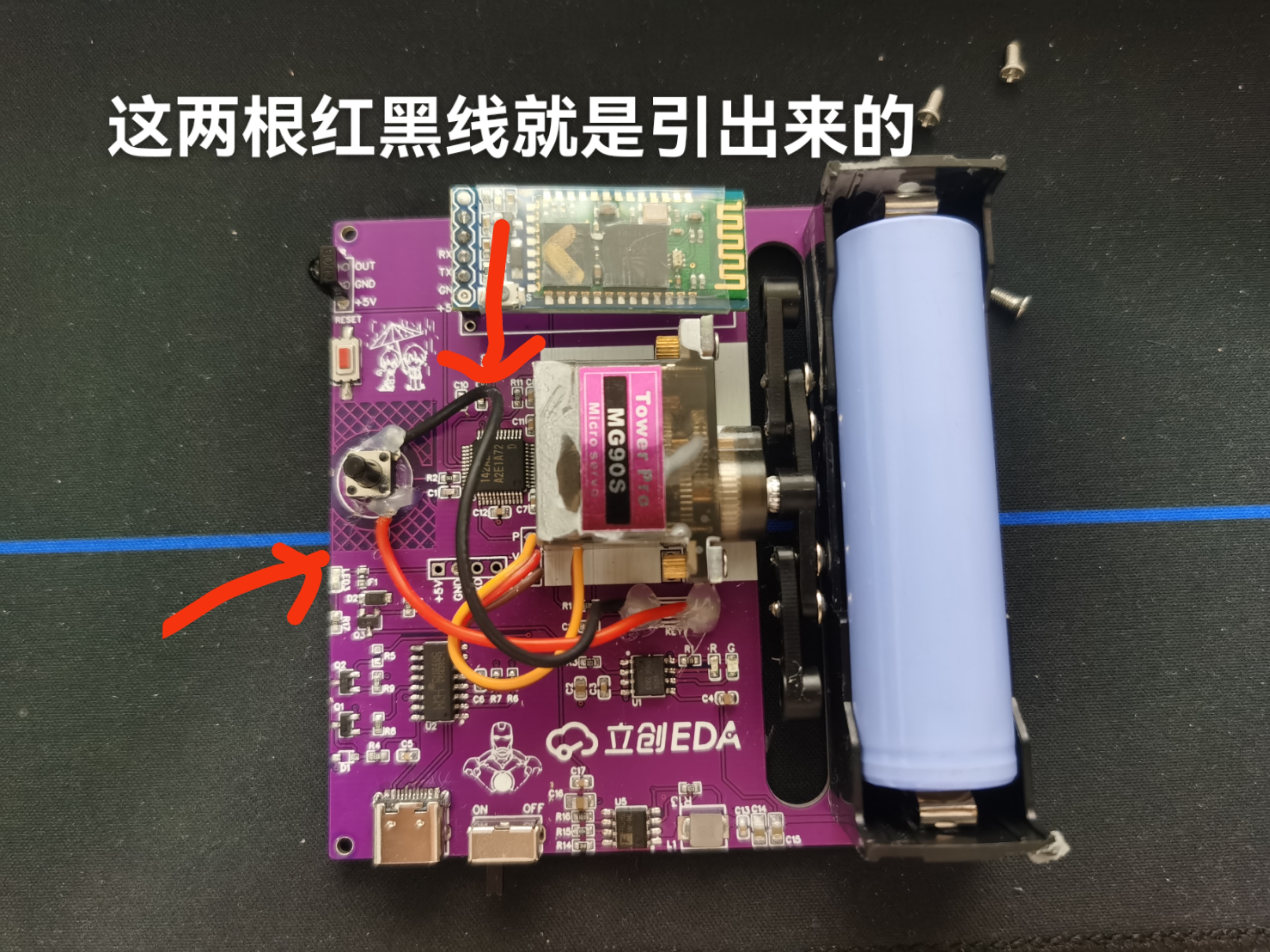

最开始想用触摸按键，但是没有Jlink，无奈放弃，画板时候备用的按键通过引线引到触摸按键处（原理图和软件已做相应修改）。其实也可以不飞线，就是换个地方而已，因为没有盖子，只是靠边缘比较顺手。
3D外壳没有设计好，第一次自己设计，很乐色，盖子没法合上，苦于囊中羞涩，只好将就。
功耗太高

关于如何固定在插座上

我设计了这样一个推盖盒子（注意：外壳圆角是不能做推盖的，要做推盖，就要把圆角取消），把盖子粘在外壳下面，下半部粘在插座上，我用的都是热熔胶（YYDS），这样就可以随时拿出来充电或者修改，如下图：

可以的话，完全可以设计一个整体打印，但是我不会...有机会再学。

如果你不是和我一样，开关在拐角处（躺床上看不到），你都可以把蓝牙拔了，只用红外遥控控制，通过测量，没有蓝牙，功耗16mA，加上蓝牙瞬间130mA，差距有点恐怖...

设计图

原理图

（ 1 / ）

PCB

（ 1 / ）

未生成预览图，请在编辑器重新保存一次

BOM

ID	Name	Designator	Footprint	Quantity
1	18650	BAT1	18650	1
2	22pf	C1	C0603	1
3	10uf	C2,C4	C0805	2
4	0.1uf	C3,C5,C6,C8,C9,C10,C11,C12,C18,C13,C17	C0603	11
5	4.7uf	C7	C0603	1
6	22uf	C14,C15,C16	C0805	3
7	NC	D1	SOD-323_L1.8-W1.3-LS2.5-RD	1
8	B5817W_C181205	D2	SOD-123_L2.8-W1.8-LS3.7-RD	1
9	JK-SMD0603-100L	F1	F0603	1
10	HDR-F-2.54_1x4	H1	HDR-F-2.54_1X4	1
11	HDR-F-2.54_1x3	H2	HDR-F-2.54_1X3	1
12	IRM-56384	IR	OPTO-TH_IRM-56384	1
13	电容按键	KEY1	电容按键	1
14	3.3uH	L1	L-SMD-5.7X5.2X1.8MM	1
15	LED-0603_R	LED1,LED3	LED0603_RED	2
16	LED-0603_G	LED2	LED0603_GREEN	1
17	SS8550_C181161	Q1,Q2	SOT-23-3_L2.9-W1.6-P1.90-LS2.8-BR	2
18	CJ3401	Q3	SOT-23-3_L2.9-W1.6-P1.90-LS2.8-BR	1
19	1k	R1,R17	R0603	2
20	560R	R2	R0603	1
21	1.2k	R3	R0603	1
22	10k	R4,R8,R9,R11,R12,R13,R16,R18,R19	R0603	9
23	NC	R5,R10	R0603	2
24	470R	R6,R7	R0603	2
25	73k	R14	R0603	1
26	43k	R15	R0603	1
27	TSA363G25-250H	SW1	SW-SMD_L6.5-W3.6-LS8.0	1
28	SK12D07VG4	SW2	SW-TH_SK12D07VG4	1
29	KH-6X6X12H-TJ	SW4	SW-TH_4P-L6.0-W6.0-P4.50-LS6.5	1
30	TP4056	U1	ESOP-8_L4.9-W3.9-P1.27-LS6.0-BL-EP	1
31	CH340C	U2	SOP-16_L10.0-W3.9-P1.27-LS6.0-BL	1
32	R7FA2E1A72DFL#AA0	U3	LQFP-48_L7.0-W7.0-P0.50-LS9.0-BL	1
33	蓝牙模块	U4	蓝牙模块	1
34	FP6276BXR-G1	U5	SOP-8_EP_150MIL	1
35	KH-TYPE-C-16P	USB1	USB-C-SMD_KH-TYPE-C-16P	1
