标准版 电气隔离HMI开发板

  • 2.3w
  • 17
  • 137

简介：具有电气隔离的显示模块

开源协议: CC-BY-SA 3.0

(未经作者授权，禁止转载)

创建时间： 2021-04-11 19:49:01
更新时间： 2023-12-31 19:47:00
描述

EEI TECHNOLOGY RT300-MKV-EXTREME PACK#3项目
  • <b>此模块具有500V的电气隔离强度，可防止单片机受干扰而跑飞。</b>

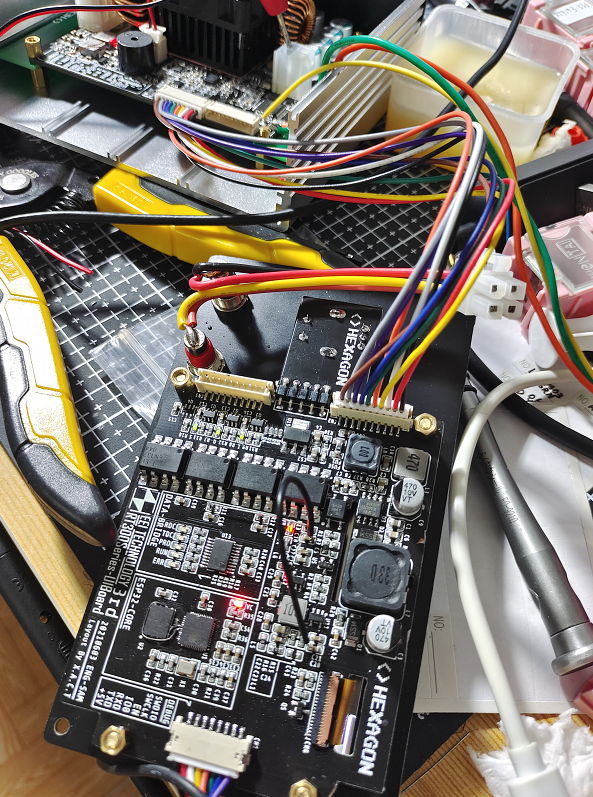

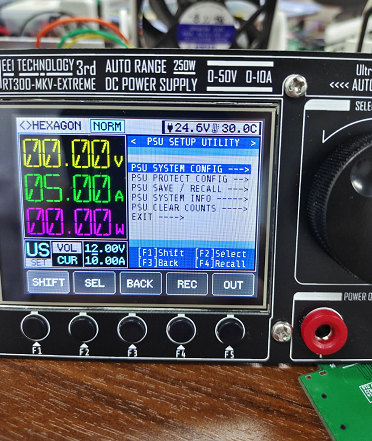

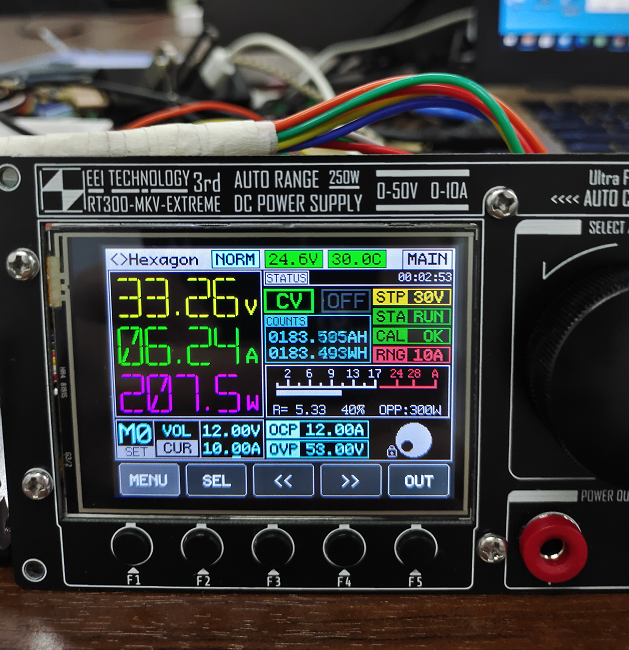

  • <b>现已用于RT300-MKV-EXTREME的显示面板。</b>
  • <b>隔离SPI数据传输，最高速率可达8Mbit/s。</b>

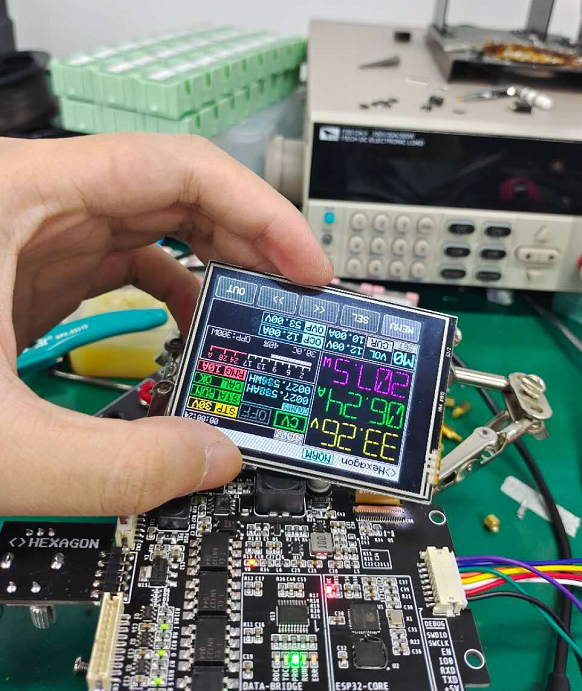

  • <b>板载高速处理器ESP32, 240M的主频以及80M的SPI速率，可让刷屏速率媲美STM32F1系列的8bit FMSC并口。</b>
  • <b>考虑到ESP32使用Arduino作为开发环境时，Arduino并未提供对SPI Slave的支持，所以板载STM32G030来负责数据桥接任务。</b>

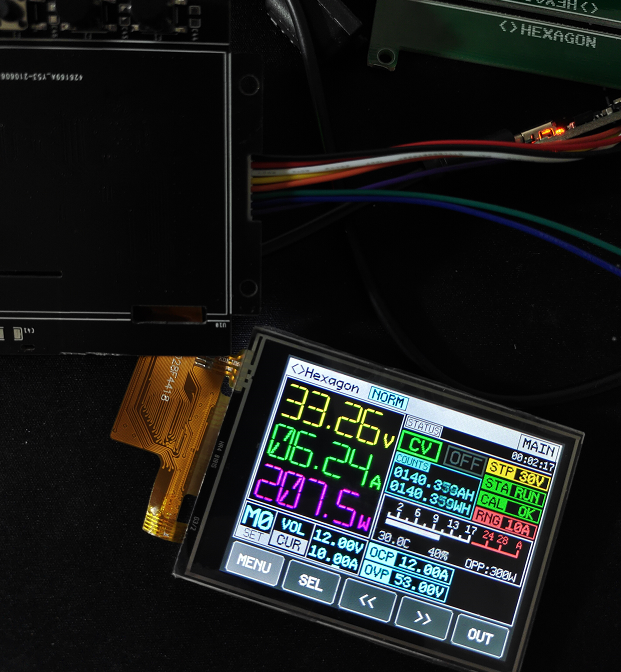

  • <b>2.8寸宽视角IPS屏</b>

注意
  • <b>为防止产生闩锁效应，请下拉数据输入。</b>
  • <b>此工程仅提供个人DIY学习之用，禁止任何商业行为！</b>











设计图
原理图
（ 1 / ）
PCB
（ 1 / ）
未生成预览图，请在编辑器重新保存一次
BOM
BOM下载 在立创商城下单
ID Name Designator Footprint Quantity
1 105/50V C1,C2 C0805 2
2 470u/10V C3,C9 CAP-D6.3×H5.5 2
3 106/16V C4,C10,C52 C0805 3
4 104/50V C5,C18,C35,C44,C45,C46,C47,C48,C53,C54 C0603 10
5 104/50V C6 C0805 1
6 105/25V C7,C12,C21,C23,C25,C27,C28,C29,C32,C34,C43 C0603 11
7 105/16V C11 C0603 1
8 104/16V C16,C17,C40 C0603 3
9 106/16V C20 C0603 1
10 226/6.3V C22 C0603 1
11 20p C24 C0603 1
12 106/6.3V C26,C36,C38 C0603 3
13 22p C30,C31 C0603 2
14 222/6.3V C33 C0603 1
15 103/50V C37 C0603 1
16 332/50V C39 C0603 1
17 103/500V C41 C1206 1
18 222/50V C42 C0805 1
19 DEBUG CN1 ZH-1.5-8A 1
20 SPI_INTERFACE CN2 ZH1.5-LS-10P 1
21 PACK_BOARD CN4 HDR-F-2.54_1X5 1
22 CONTROL CONN CN5 ZH1.5-LS-10P 1
23 0.3K-HX-15PWB CN6 FPC-SMD_15P-P0.30_HDGC_.3K-HX-15PWB 1
24 SS14 D1,D2 SMA_L4.3 2
25 BZT52B3V3 D13 SOD-323FH_L2.0-W1.3-LS2.7-RD 1
26 6x6x6Plastic head F1,F2,F3,F4,F5 SW-SMD_4P-L6.0-W6.0-P4.50-LS8.6 5
27 1206FT 0.75A FU1 F1206 1
28 100R/100M L1,L5,L6 L0603 3
29 101_CDRH74 L3 CDRH74 1
30 10uH_0520 L4 IND-SMD_L5.4-W5.2_FXL0530 1
31 SRF1280_330 L7 SRF1280 1
32 SRF0703_222 L8 SRF0703 1
33 ERR LED1 LED0603_RED 1
34 RUN LED2 LED0603_GREEN 1
35 PRO LED3 LED0603_GREEN 1
36 TDC LED4 LED0603_GREEN 1
37 RDC LED5 LED0603_GREEN 1
38 FUSE LED6 LED0603_RED 1
39 I LED7 LED0603_GREEN 1
40 O LED8 LED0603_GREEN 1
41 S LED9 LED0603_GREEN 1
42 VB LED10 LED0603_RED 1
43 VC LED11 LED0603_RED 1
44 S8050 Q5 SOT-23-3_L2.9-W1.3-P1.90-LS2.4-TR 1
45 2K R1,R3 R0603 2
46 5.1K R2,R24,R27,R30 R0603 4
47 200K R4,R5,R28 R0603 3
48 1K R6 R0805 1
49 47R R7,R8,R9,R10 R0603 4
50 510R R11,R12,R13,R22 R0603 4
51 6.8K R14 R0603 1
52 10K R15,R17,R18,R19,R20,R25,R26,R36 R0603 8
53 47K R16 R0603 1
54 20K R21 R0603 1
55 5R1 R23 R0603 1
56 5R1 R29 R0805 1
57 3K R31,R32,R33,R34,R35 R0603 5
58 100R R38,R39 R0603 2
59 ESP32-D0WDQ6 U1 QFN48_L6.0-W6.0-P0.4-BL 1
60 BY25Q32BSWIG U2 SOIC-8_L4.9-W3.9-P1.27-LS6.0-TR 1
61 XL6007E1 U3 SOIC-8_L5.0-W4.0-P1.27-LS6.0-TL 1
62 LTV-356T U4 OPTO-SMD_LTV-356T 1
63 LTL431 U5 SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR 1
64 6N137S1(TA) U6,U7,U8 SMD-8_L9.8-W6.6-P2.54-LS10.3-BL 3
65 LTV-356T U9,U17,U18 OPT_SMD_TLV356 3
66 P028B055-IPS U10 TK028F4418 1
67 RY3430 U11 SOT-23-5_L3.0-W1.7-P0.95-LS2.8-BL 1
68 ME6211C33M5G-N U12 SOT-23-5_L3.0-W1.7-P0.95-LS2.8-BR 1
69 STM32G030F6P6 U13 ETSSOP20_L6.5-W4.4-P0.65-LS6.4-BL-EP 1
70 EEI_TECHNOLOGY_LOGO U14 EEITECHNOLOGY_LOGO 1
71 AMS1117-5.0 U15 PG-SOT223-4_L6.5-W3.5-P2.30-LS7.0-BR 1
72 40MHz X1 CRYSTAL-SMD_4P-L3.2-W2.5-BL 1
73 74HCT125 U16 SO-14_L8.6-W3.9-P1.27-LS6.0-BL 1
