标准版 200W甲乙类功放HIFI重制版

简介：修改了自己几年前画的垃圾板子

开源协议: CC-BY-SA 3.0

创建时间： 2021-08-16 00:10:31

更新时间： 2024-03-12 15:41:47

描述

从初中开始学lceda，画这个功放画的稀烂，如今要彻底的翻新了一下。待验证

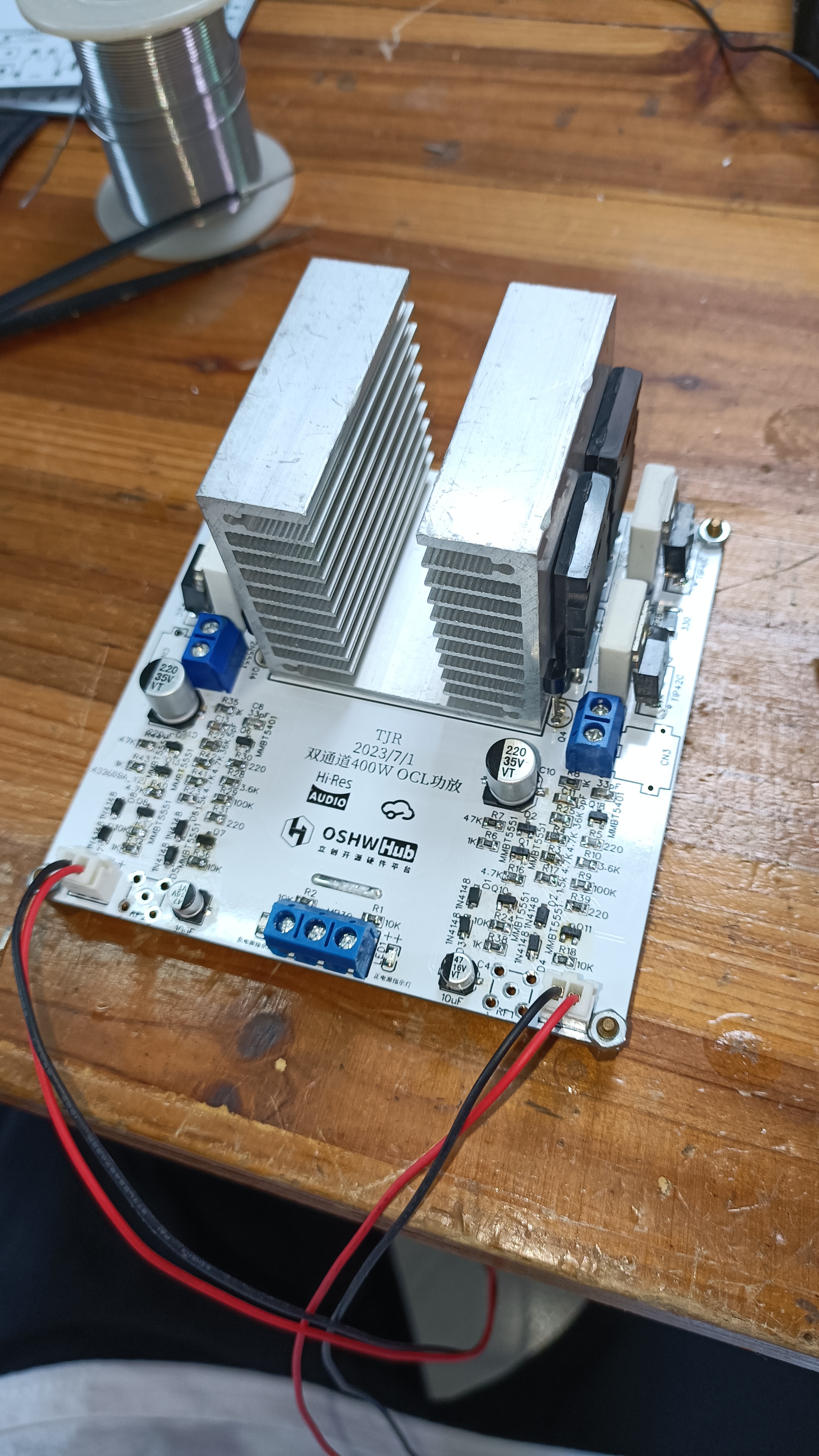

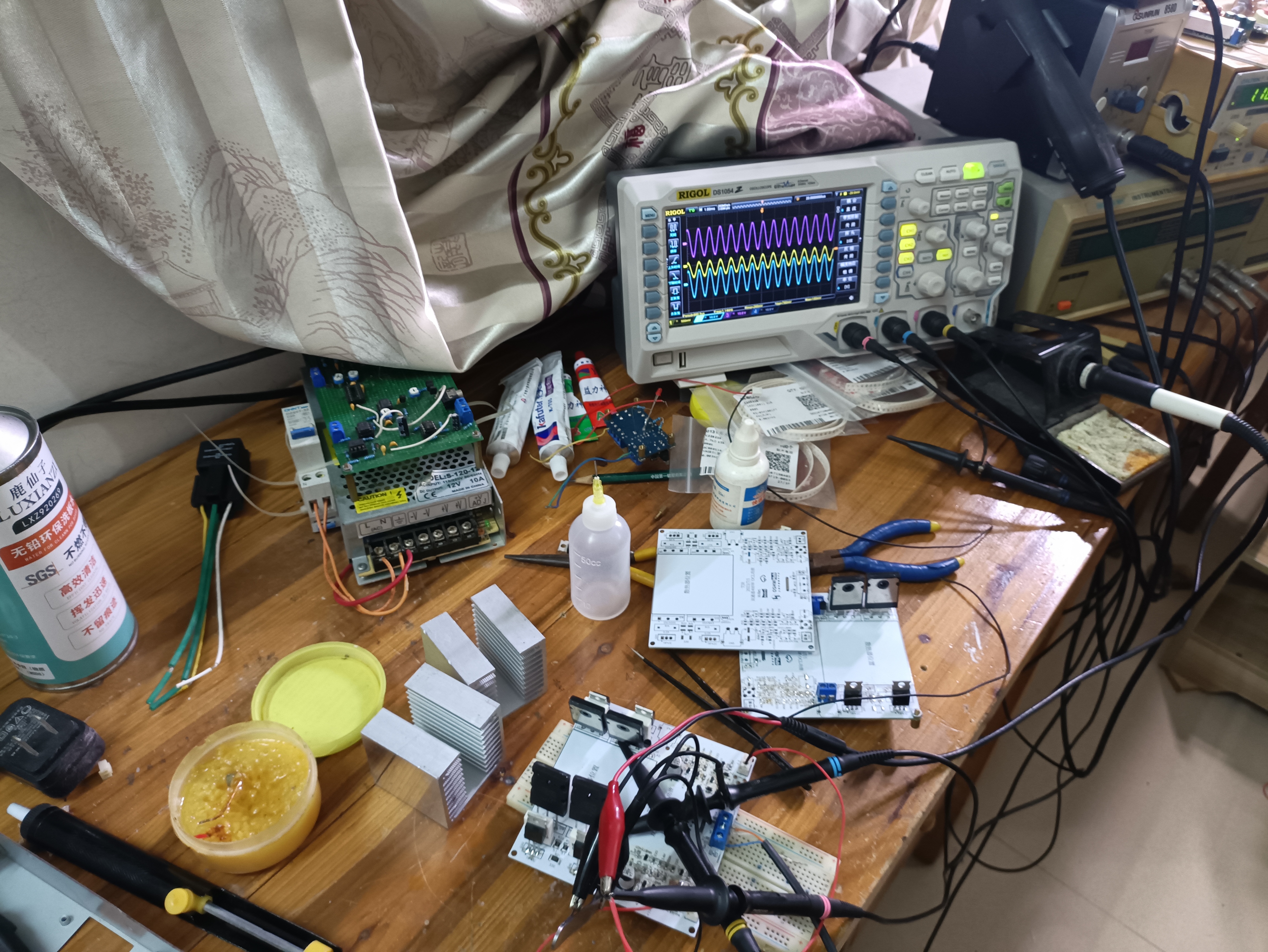

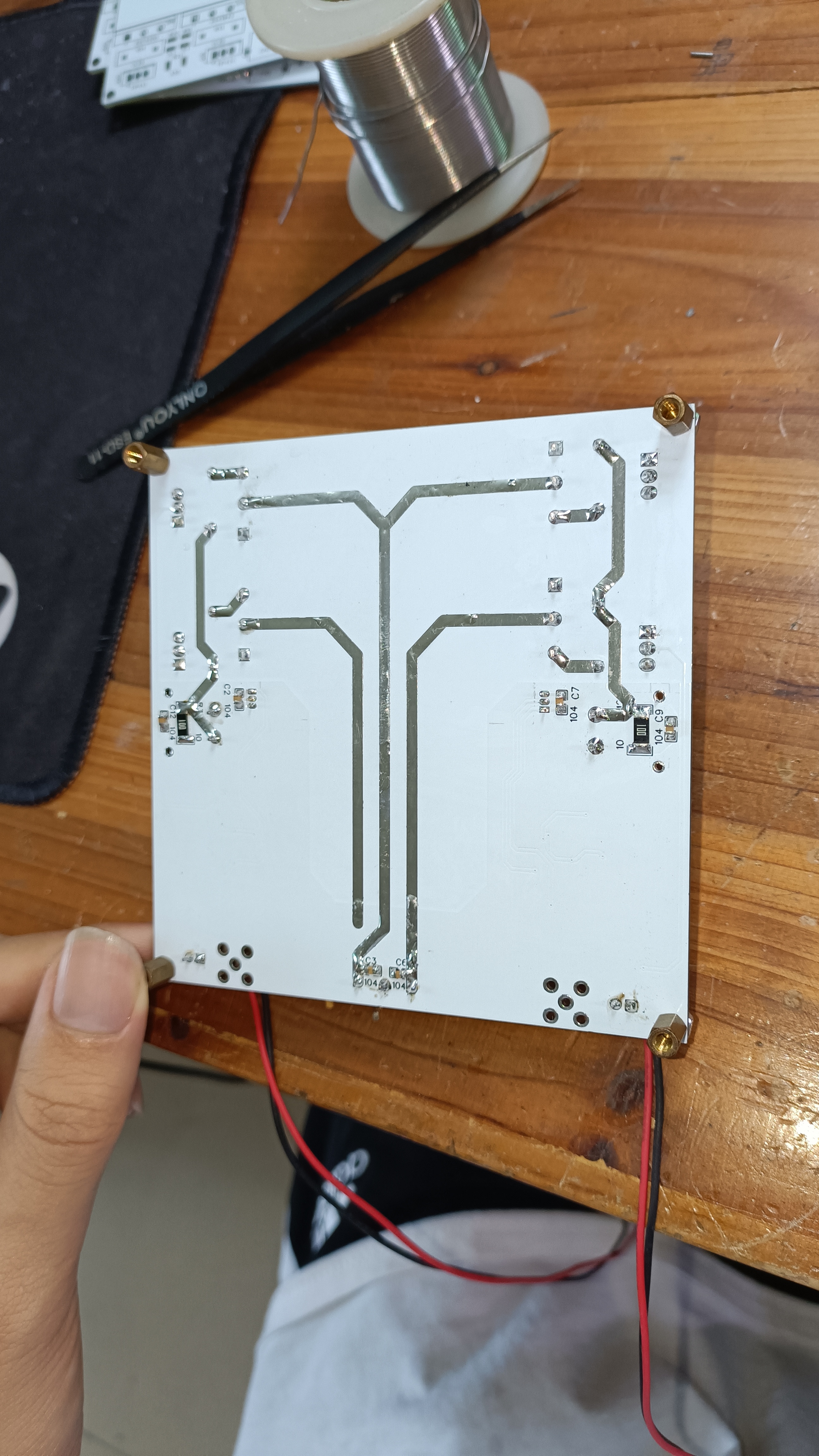

2022/7/10 因为本人明年要高考了，所以本人没空验证，这里有位朋友帮忙验证了，大家可以来参考下

设计图

原理图

（ 1 / ）

PCB

（ 1 / ）

未生成预览图，请在编辑器重新保存一次

BOM

ID	Name	Designator	Footprint	Quantity
1	1000uF	C1,C2,C3,C4	CAP-TH_BD16.0-P7.50-D1.2-FD	4
2	4.7uF	C5	CAP-SMD_BD4.0-L4.3-W4.3-FD	1
3	104	C6,C7,C11,C12	C0805	4
4	220uF	C8	CAP-SMD_BD8.0-L8.3-W8.3-FD	1
5	47pF	C9	C0805	1
6	5pF	C10	C0805	1
7	MR30	CN1	CONN-TH_3P-P5.08	1
8	HX25003-2A	CN2	CONN-TH_2P-P2.50_HX25003-2A	1
9	XT30PW-M	CN3	CONN-TH_XT30PW-M	1
10	1N4148	D1,D2,D3,D4	SOD-123_L3.1-W1.7-LS3.7-RD	4
11	正电源指示灯	LED1	LED0805-R-RD	1
12	负电源指示灯	LED2	LED0805-R-RD	1
13	S8050	Q1,Q2,Q3,Q5,Q6	SOT-23-3_L2.9-W1.3-P1.90-LS2.4-TR	5
14	SS8550	Q4	SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR	1
15	TIP41C	Q7	TO-220(TO-220-3)	1
16	TIP42C	Q8	TO-220(TO-220-3)	1
17	2SC5200	Q9,Q11	TO-3PL_L20.0-W5.0-P5.45-L	2
18	2SA1943	Q10,Q12	TO-3PL_L20.0-W5.0-P5.45-L	2
19	47K	R1	R0805	1
20	1K	R2,R8,R10	R0805	3
21	10K	R3,R4,R5,R11	R0805	4
22	4.7K	R6,R7,R9,R14	R0805	4
23	100K	R12	R0805	1
24	220	R13,R16	R0805	2
25	1.4k	R15	R0805	1
26	33K	R17	R0805	1
27	330	R18	R2512	1
28	5.1	R19,R20,R23,R24	R1210	4
29	0.25	R21,R22,R25,R26	水泥电阻2	4
30	10	R27	R2010	1
31	SMA-KWE902	RF1	SMA-TH_SMA-KWE902	1
32	散热器	U1,U2	散热器 TO220脚距：18MM	2
