标准版 【训练营】物联网WiFi—五彩斑斓小夜灯+793002A
简介:本项目用于立创EDA与涂鸦智能平台联动开展的物联网训练营项目作业,主题是基于物联网控制的的五彩斑斓小夜灯。
开源协议: GPL 3.0
1.项目简介:
本项目用于立创EDA与涂鸦智能平台联动开展的物联网训练营项目作业,主题是基于物联网控制的的五彩斑斓小夜灯。
此电路设计以涂鸦智能平台下的WR3L物联网WiFi模块作为主控开发板,立创EDA进行电路原理图的绘制与PCB的设计,同时还进行了外壳设计,用SolidWorks进行建模,并3D打印PLA材料制造。本项目中的灯珠的颜色配比和亮度等可通过手机连接物联网WiFi进行控制,展现多种炫彩效果,夜间效果更佳,具有良好的观赏性。
2.功能介绍:
1. 基于涂鸦智能平台的物联网WiFi模块开发,可通过涂鸦智能App远程控制开关;
2. 基于涂鸦智能平台的物联网WiFi模块开发,可通过App对PWM调参控制颜色配比、亮度等;
3. 拥有8组LED灯管,颜色组成有:红、绿、蓝、白、黄,支持多种灯光效果展示;
4. 拥有WiFi智能配网功能,联网即可无线控制;
5. 拥有OTA功能,支持远程固件升级;
6. 支持用micro 5P的5V供电与3.7V的锂电池供电(跳线帽控制),有电源指示灯;
3.设计特点:
1. PCB元件布局与布线趋向对称分布;
2.PCB面积(6.6cm×6.3cm)限制在10cm×10cm内,打板成本低;
3. 支持3.7V锂电池与5V的type-C接口两种模式供电,有电源指示灯;
4. LED灯管共阳接线,灯管组之间并联;
5. 体积小,重量轻,制作成本低;
6. 外形简约美观,功能丰富,观赏性高。

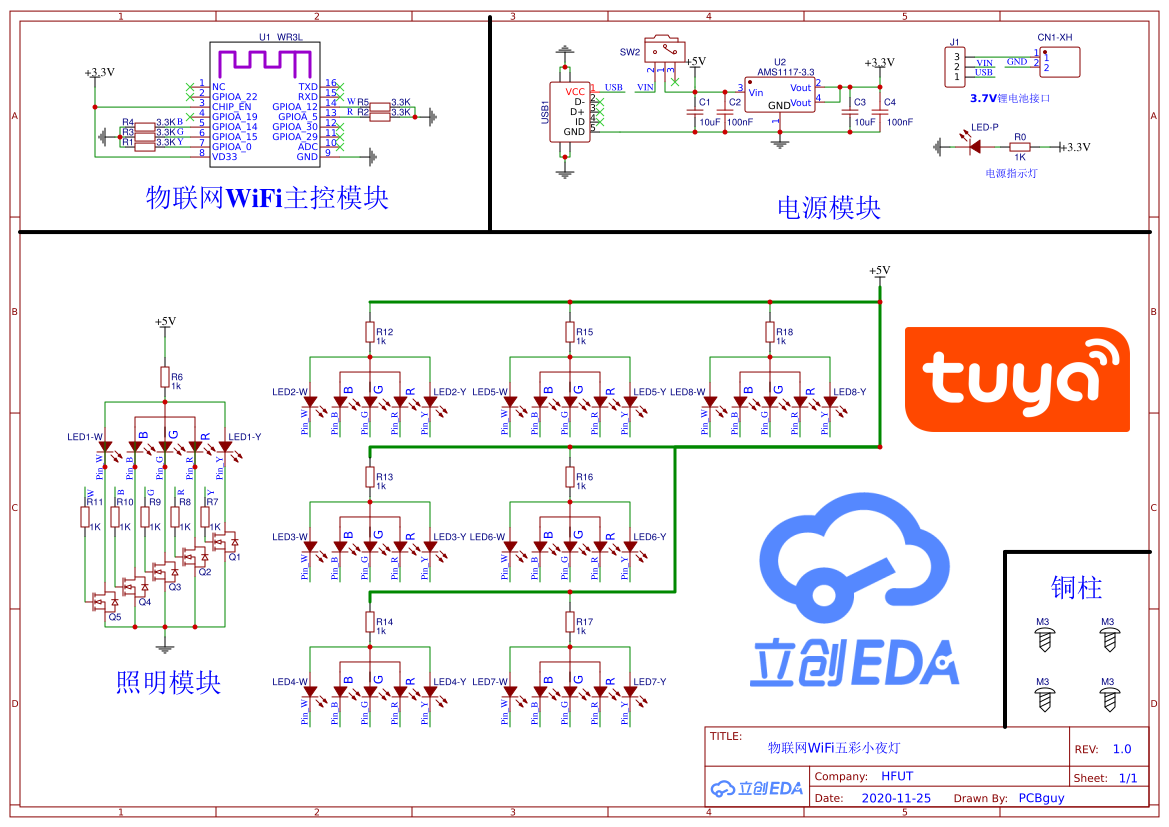

4.元件选型:
1.主控物联网模块选用涂鸦智能的低功耗嵌入式WR3L模块。主要由一个高集成度的无线射频芯片 RTL8710BX和外扩 flash 芯片构成,内置了 Wi-Fi 网络协议栈和丰富的库函数,最高主频125MHz,内置256K SRAM ,2Mbyte flash和丰富的外设资源,可联网控制,零代码开发实现智能小夜灯的功能需求,价格亲民,;
2.5V供电口选用micro 5P接口,与安卓接口的手机数据线通用,使用方便;
3.mos管选用AO3400A,IO引脚发出高电平信号可点亮灯珠;
4.灯组选用3528共阳rgb灯珠和0805封装的黄、白led灯珠组成,封装与原理图清晰易懂,可编程,成本低廉;
5.稳压管选用常见的AMS1117-3.3,使用方便,效果稳定,成本低;
5.配网步骤:
1.注册登陆涂鸦智能APP,选中右上角添加设备按钮;
2.选中“自动搜索”,配置手机连接WiFi;
3.对小夜灯进行“开-关-开-关-开”的操作,确保灯进入快闪状态;
4.等待配网,成功即可打开APP界面进行操作。

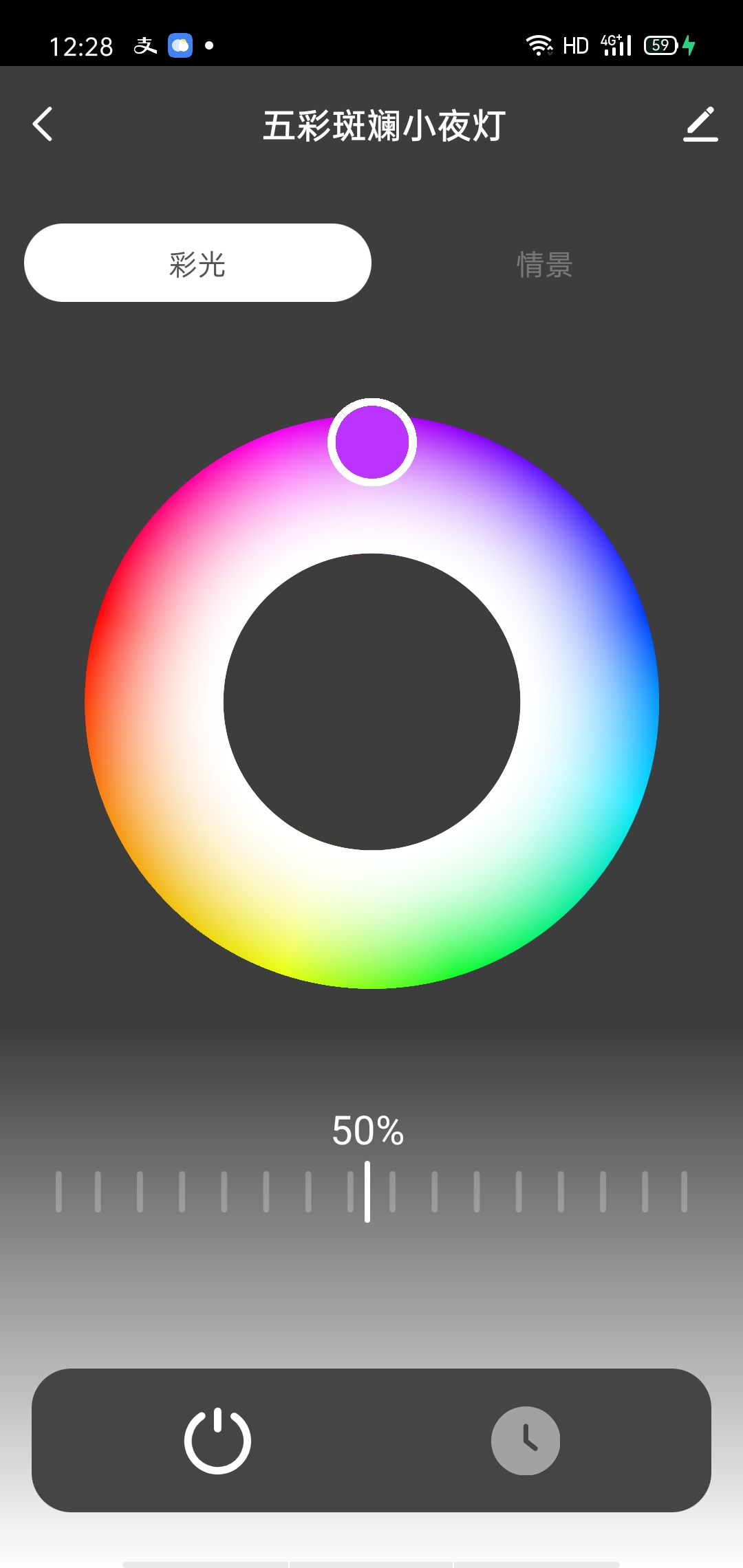

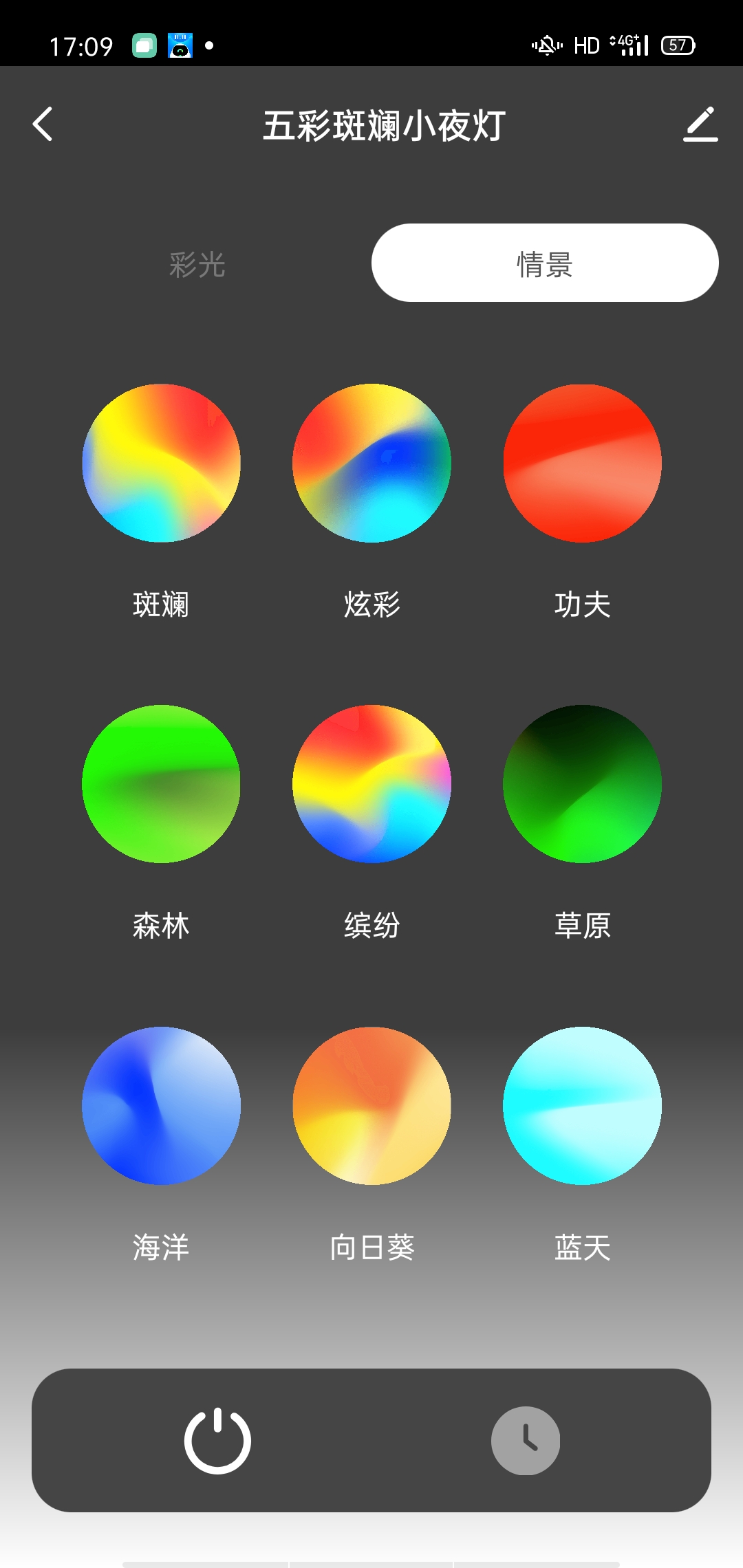

6.APP界面:
7.外壳设计:

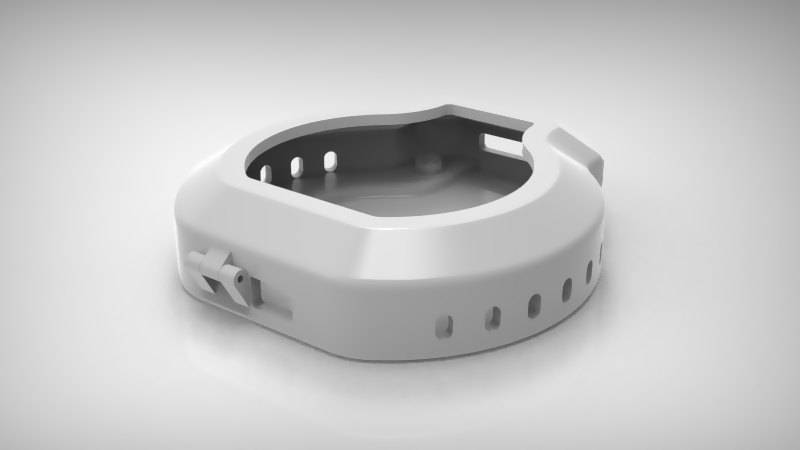

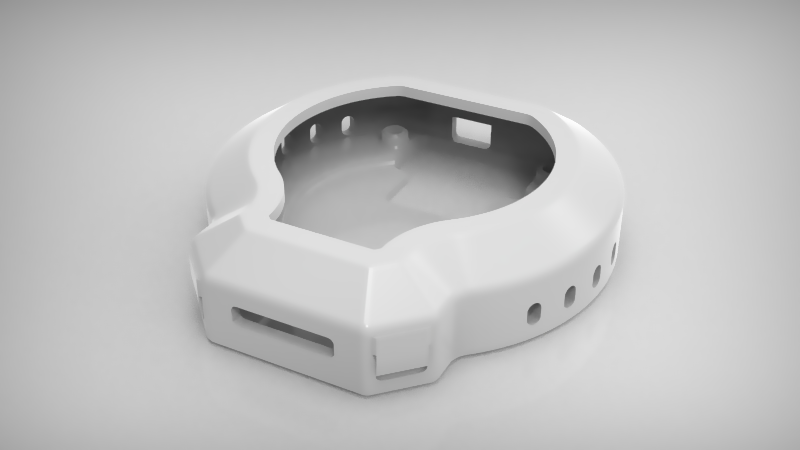

【SolidWorks建模,Keyshot 9渲染。】

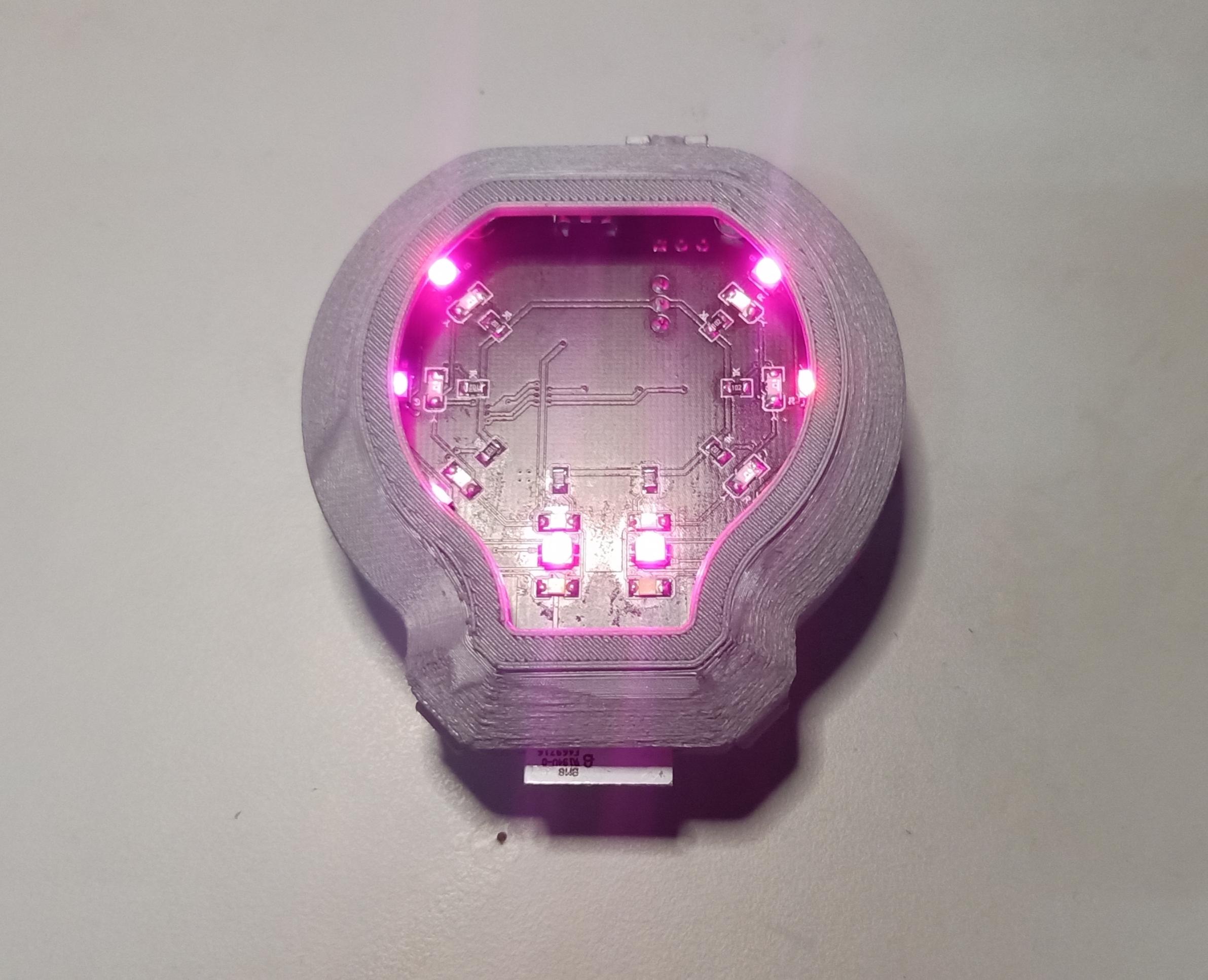

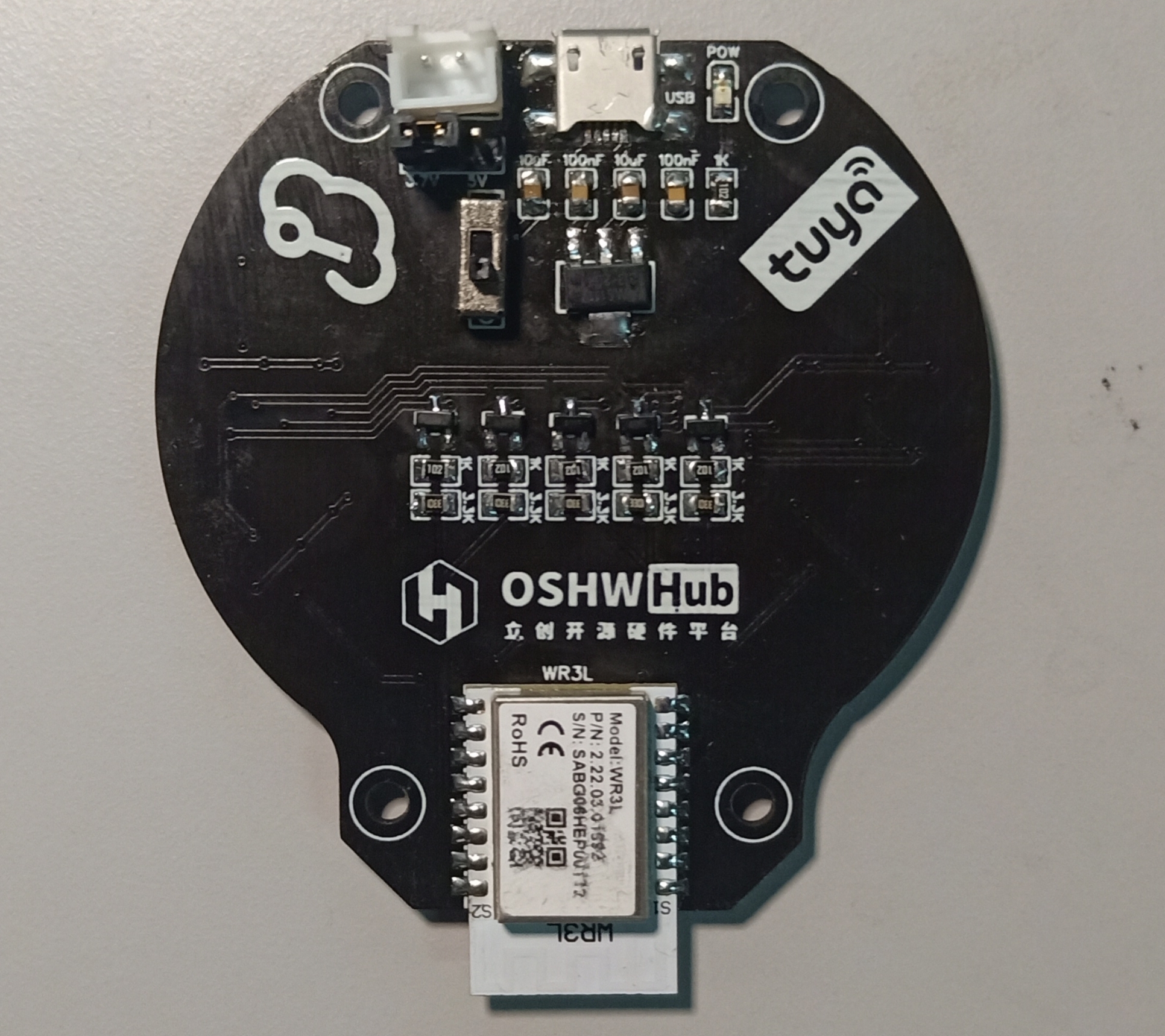

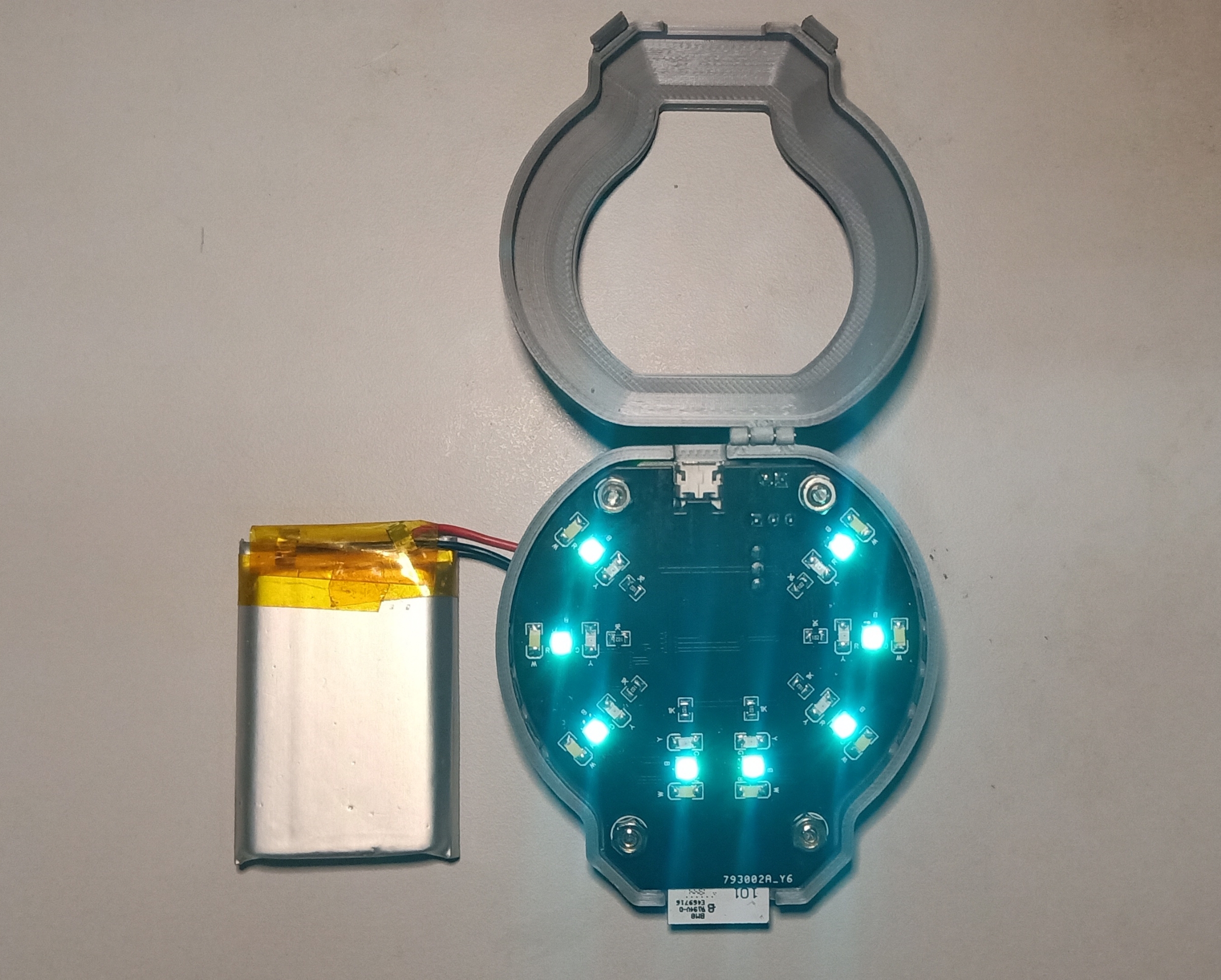

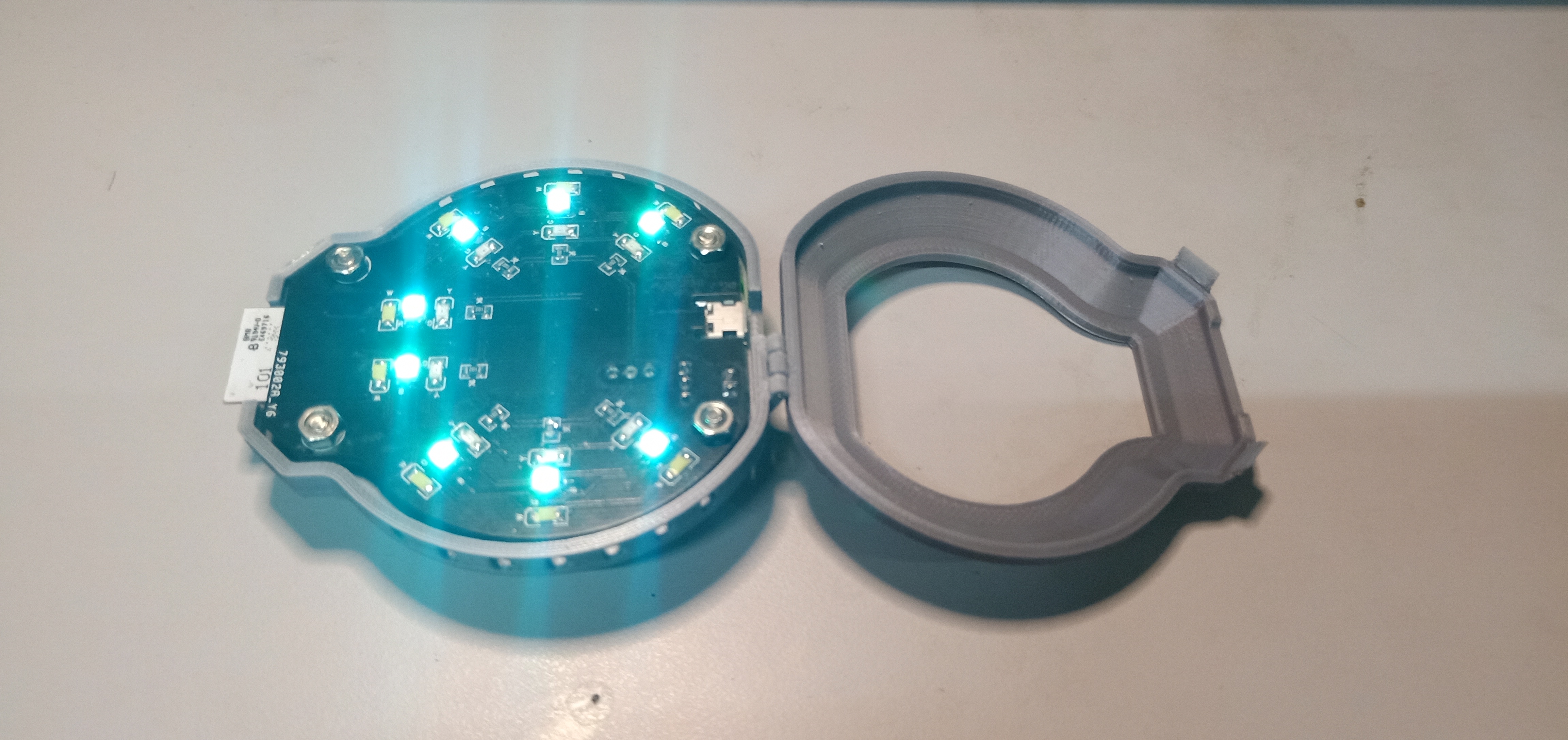

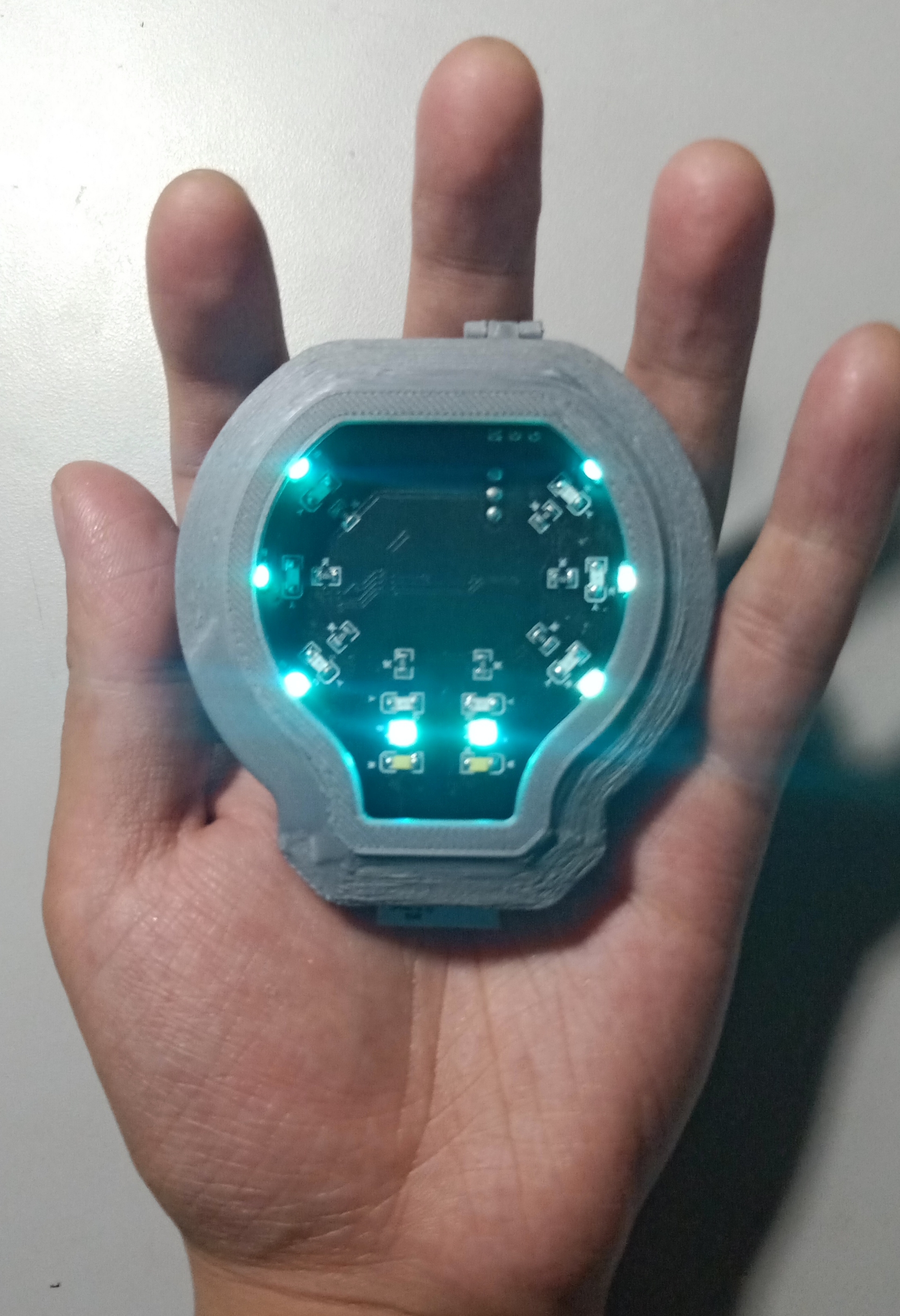

8.成品展示:
9.设计心得:
经过本次的物联网训练营PCB的项目设计,学习到了许多与实际设计PCB中相关的新知识,进一步熟悉了立创EDA的操作,并且结识了许多的画板小伙伴与业内大佬。在设计过程中,学习到了许多常用电路的器件选型与元件封装的选型,比如可提供5V与3.3V电压的供电模块。同时也进一步理解了PCB设计中元器件的布局与布线的关系,和学会了如何处理一些细节方面的问题,比如铺铜范围的控制,元件走线的合理与布线的美观度,电源的布线的顺序和线宽等方面。
立创EDA平台供给了开发者们一个很好的展示与交流平台,营造了良好的生态,提我在这段时间里的一系列训练营的直播与交流中弥补我在建模与程序之间电路PCB设计这座桥梁之间的空缺,非常感谢立创EDA和涂鸦智能提供给了我们一次很好的锻炼机会。
ID | Name | Designator | Footprint | Quantity |
---|---|---|---|---|
1 | 10uF | C3,C1 | C0805 | 2 |
2 | 100nF | C2,C4 | C0805 | 2 |
3 | BSI-10 | SW2 | SW-TH_BSI-10 | 1 |
4 | FC-2012GHK-570A08 | LED-P | LED0805-R-RD | 1 |
5 | AMS1117-3.3 | U2 | SOT-223-3_L6.5-W3.4-P2.30-LS7.0-BR | 1 |
6 | USB-Micro_2 | USB1 | MICRO-USB-SMD_5P_C40957 | 1 |
7 | HDR-M-2.54_1x3 | J1 | HDR-M-2.54_1X3 | 1 |
8 | MHPA3528RGBCT | LED11-RGB,LED10-RGB,LED1-RGB,LED5-RGB,LED4-RGB,LED3-RGB,LED2-RGB,LED12-RGB | LED-ARRAY-SMD_4P-L3.5-W2.8-TR | 8 |
9 | M3 | TP2,TP3,TP4,TP1 | M3铜柱 | 4 |
10 | WR3L | U1 | WR3L | 1 |
11 | TJ-S3216SW9TGLCCW-A5 | LED4-W,LED6-W,LED8-W,LED7-W,LED1-W,LED2-W,LED5-W,LED3-W | LED1206-R-RD | 8 |
12 | AO3400A | Q3,Q2,Q4,Q5,Q1 | SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR | 5 |
13 | B2B-XH-A (LF)(SN) | CN1-XH | CONN-TH_B2B-XH-A (LF)(SN) | 1 |
14 | TJ-S3216SW9TGLC9Y-A5 | LED1-Y,LED4-Y,LED5-Y,LED6-Y,LED7-Y,LED8-Y,LED3-Y,LED2-Y | LED1206-R-RD | 8 |
15 | 3.3K | R1,R3,R5,R4,R2 | R0805 | 5 |
16 | 1k | R6,R12,R18,R13,R15,R16,R14,R17 | R0805 | 8 |
17 | 1K | R8,R0,R9,R11,R10,R7 | R0805 | 6 |
