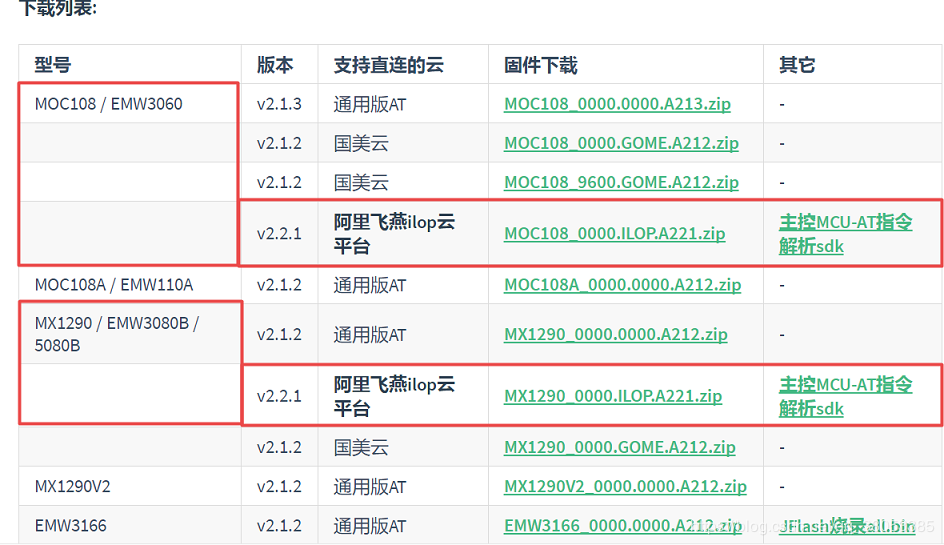

**工程项目简介：** 一款基于EMW3080BP的WIFI物联网关，通过RS232采集现场数据，最终通过WIFI传送到阿里云端物联网云平台。本方案成本较低。主要依托的核心部件是：STC15W4K56S4和EMW3080(阿里ilop飞燕固件).通过AT指令直连阿里ilop飞燕云平台，本程序基于零妖物联网全栈教程开发，特此感谢最后我会把我从电路设计到PCB，自己贴片，调试过程分享给各位大佬和爱好者，让我们在立创EDA这个平台上共同学习。 **一，核心部件介绍**： （1）EMW3080B介绍 EMW3080是基于MX1290V2 SOC的单3.3V供电的、集成Wi-Fi和Cortex-M4F MCU的嵌入式Wi-Fi模块，最高支持62.5M主频和256K RAM，强大的浮点运算，Memory、外设接口资源丰富，能满足大部分应用需求和多云的要求。 （2）stc15w4k56s4单片机有什么特点，有多少个引脚，程序存储器和数据存储器分别有多大，咱们来看看： 引脚个数：这个主要bai看封装形式，其引脚分du别为44脚（LQFP44封装）zhi，40脚（DIP40）,48脚（LQFP48），64脚（LQFP64S及LQFP64L封装）； 数据dao存储器大小：4KB（4096）； 程序存储器大小：56KB； 内置EEPROM大小：3KB； 次单片机特点： 1. 增强型 8051 CPU，1T，单时钟/机器周期，速度比普通8051快8-12倍 2. 工作电压：2.5V - 5.5V 3. 56K字节片�Flash程序存储器，擦写次数10万次以上 4. 片内大容量4096字节 的SRAM，包括常规的256字节RAM 和内部扩展的3840字节XRAM 5. 大容量片内 EEPROM ，擦写次数10万次以上 6. ISP/IAP，在系统可编程/在应用可编程，无需编程器/仿真器 7. 共 8 通道10位高速ADC，速度可达30万次/秒，8路PWM还可当8路D/A使� 8. 6通道15位专门的高精度PWM(带死区控制) + 2通道CCP(利用它的高速脉冲输出功能可实现11~16位PWM) \-\-\-\-可用来再实现8路D/A，或2个16位定时器，或2个外部中断\(支持上升沿/下降沿中断\) 9. 6路增强型PWM 10. 内部高可靠复位，ISP编程时16级复位门槛电压可选，可彻底省掉外部复位电路 11. 工作频率范围：5MHz ~ 30MHz，相当于普通8051的60MHz～360MHz 12. 内部高精度R/C时钟(±0.3%)，±1%温飘(-40℃~+85℃)，常温下温飘±0.6%(-20℃~+65℃)，ISP编程时内部时钟从5MHz~30MHz可设(5.5296MHz / 6MHz /11.0592MHz / 12MHz /18.432MHz / 20MHz / 22.1184MHz / 24MHz / 27MHz / 30MHz) 13.  一组高速同步串行通信端口SPI. **二、软件准备** 立创EDA，Keil5，格西烽火 **三，电气原理图设计注意事项**（具体原理图我就不说了，工程中已经有详细的原理图）  * 无序列表在上图中我们要注意反向器的输入羰为什么要拉高，是为了保证单片机在复位时，保证继电器安全不动作的。另一方面也要注意继电器驱动元件的门极电压。 *  * 上图串口线路为了防止数据倒灌，最好加入一个肖特基二极管。（SS14）  * 无序列表注意上图中要用1处的串口来直联EMW3080  * 无序列表注意上图中继电器常开触点不要用错了，2和5是常开。 另PCB需要注意的事项：    * 无序列表以上区域特别要注意的是不要铺铜，有必要的话强电区域还要开槽。强电与强电、强电与弱电之间注意安全距离（尽量3mm，低于2mm的考虑挖槽，但要考虑PCB强度问题）； 挖槽宽度一般为1mm，可以在顶层布1mm线之后右键转为槽孔。 * 电源进入PCB版后要先经过滤波电容，进行滤波后在给器件供电。在物理位置上面，电源线一定要先过电容再到器件；如果是先连接了器件之后再连接电容，电容是不会起到太大作用的。  * 无序列表上机图片处是EMW3080天线的部位要开槽。- 无序列表 **四、查询模组状态** 打开格西烽火，串口号COM6，波特率115200  查询固件版本号回复如下表示固件升级成功！ [2019-01-06 21:00:36.104 T]AT+FWVER? \[2019\-01\-06 21:00:36\.182 R\]\+FWVER:ilop\_AT\_V2\.2\.1
