【创意PCB】便携氛围灯+401574K - 嘉立创EDA开源硬件平台

标准版【创意PCB】便携氛围灯+401574K

2.2k
0
8
9

简介：5路灯光，可做氛围灯，也可做台灯。有充电管理模块、锂电保护模块、LED驱动模块。有多种放置方式，仅需少量螺丝、螺母，即可实现竖直放置。

开源协议: GPL 3.0

创建时间： 2021-08-24 14:39:20

更新时间： 2022-01-22 09:02:11

描述

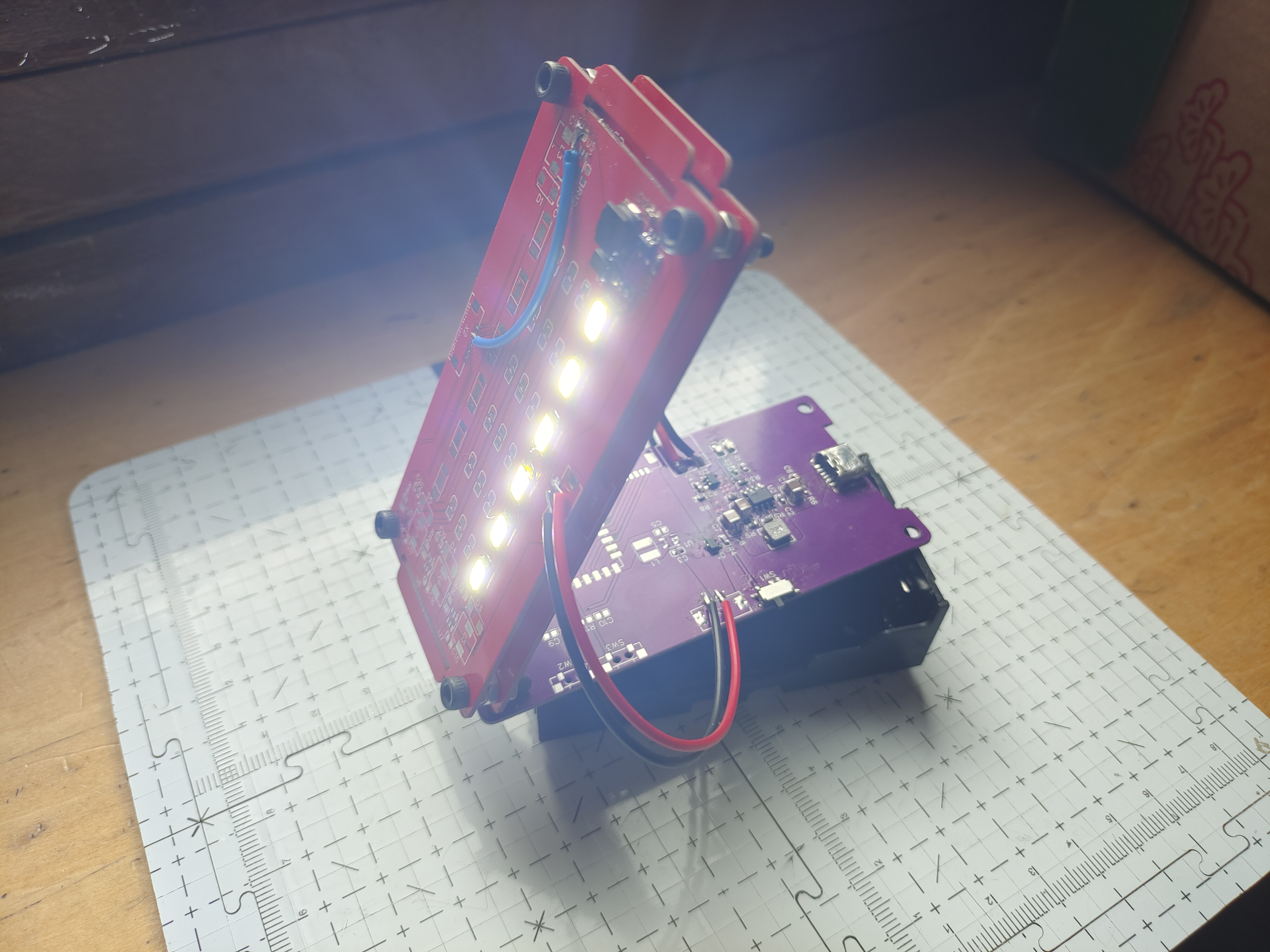

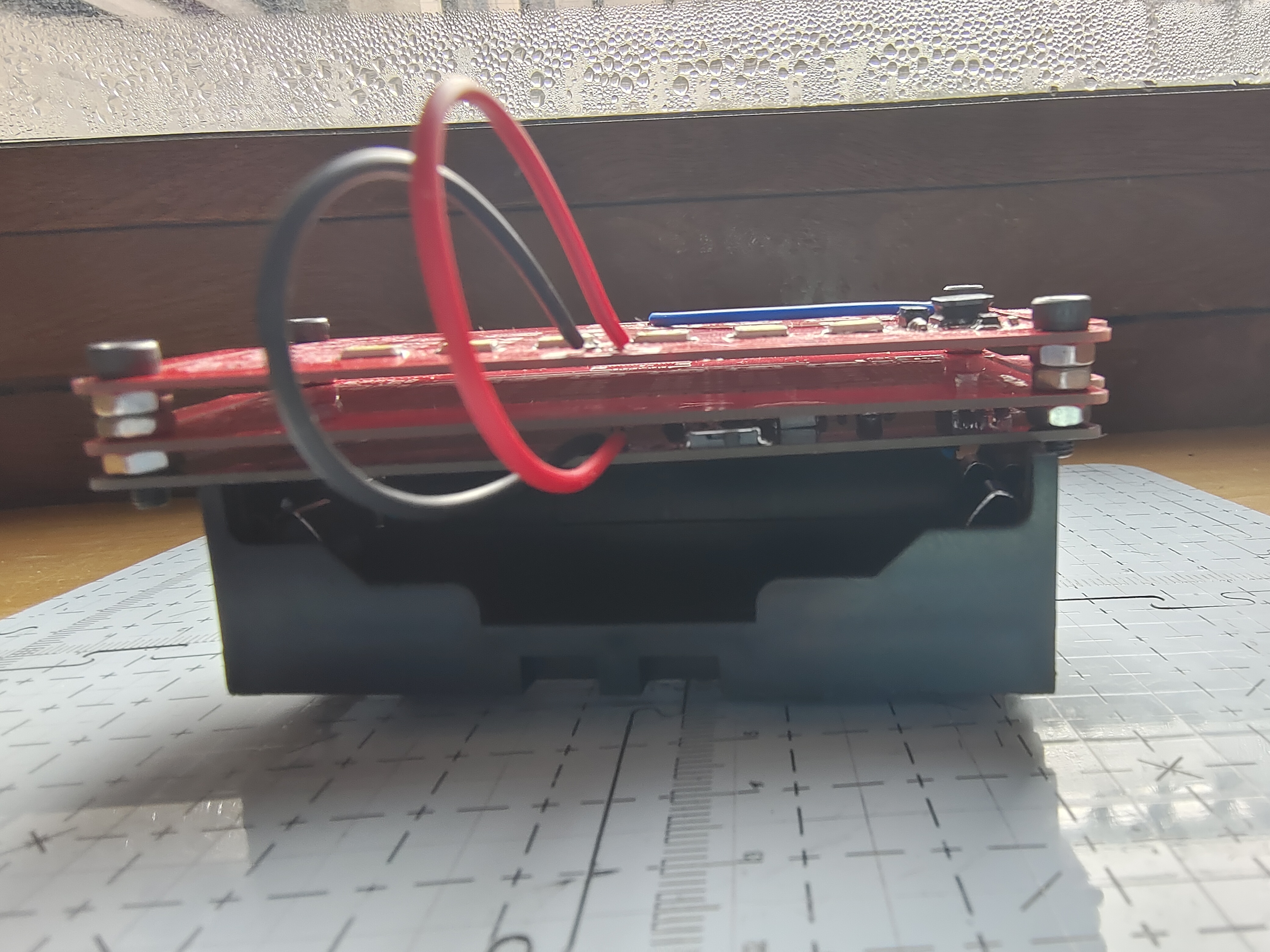

5路灯光，可做氛围灯，也可做台灯。 * 18650作为电源供电。 * CB3S作为主控芯片控制。 * [EUP2530VIR1](https://item.szlcsc.com/344477.html "LED驱动/EUP2530VIR1 ")作为LED驱动。 * [IP2312U_VSET](https://item.szlcsc.com/635666.html "电池管理/IP2312U_VSET ")作为充电管理芯片。 * [XB5352](https://item.szlcsc.com/1047106.html "电池管理/XB5352 ")作为锂电保护芯片。只进行了简单测试，实现一路白光：![IMG_20220121_112105.jpg](//image.lceda.cn/pullimage/WnZgCd2TSPZKljNQM2NmBt6MvXiZqjxUVKFKUIG7.jpeg) 两张灯板顺序堆叠，中间放2个螺母（1个螺母约厚2mm），板厚1.0mm，螺丝M3X8。 **灯板插入底板时，需要先斜着插入，然后调整成近竖直状态。竖直宽度不够直接插入，稳定性更强。** 平时也可以这样堆叠放置： ![IMG_20220121_112137.jpg](//image.lceda.cn/pullimage/v4Xfg52hged9froabGdxKW4ZTOcIUnHMM4KlGJdo.jpeg)
![IMG_20220121_112219.jpg](//image.lceda.cn/pullimage/LCaBH5x8OEaxlA7wDrg5OFW82U7LrLbenXAq1ttB.jpeg)
不足： Type-C前的那一条板子需剪掉。可以板载电池盒。

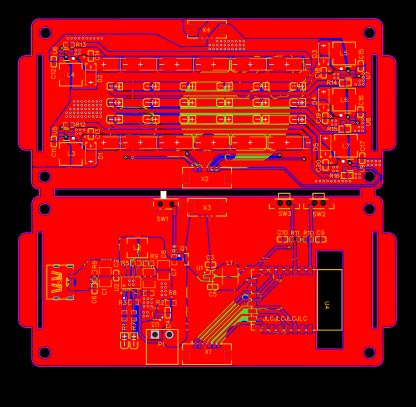

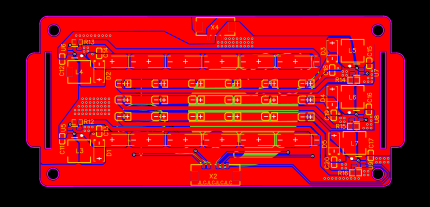

设计图

原理图

（ 1 / ）
